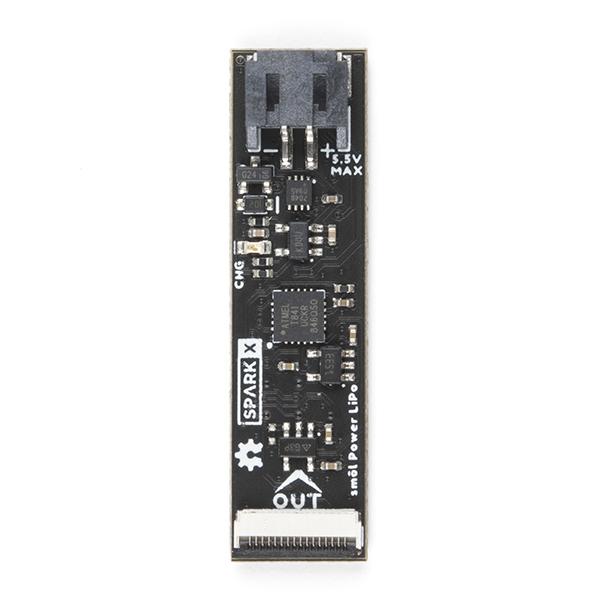

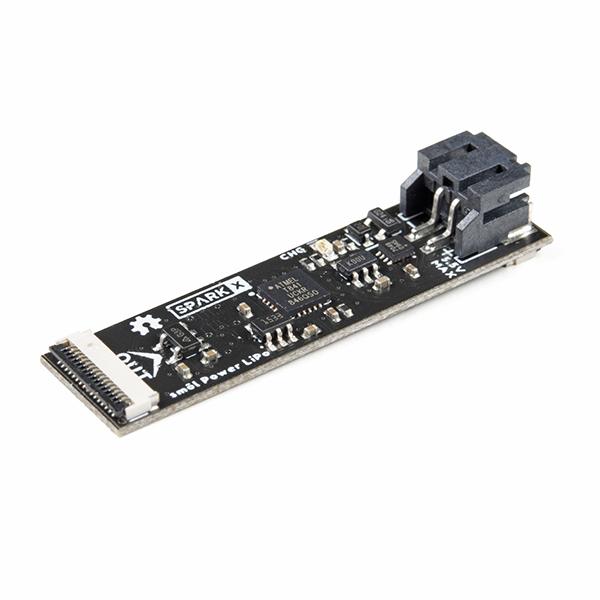

smôl Power Board LiPo

Smôl Power Board LiPo är ett kompakt, intelligent kraftkort som är en del av Sparkfun smôl-ekosystem. Detta kort är utrustat med en MCP73831 Li-Ion och Li-Polymer laddare, en MAX17048 I²C bränslemätare och en AVR ATtiny841 mikrokontroller. Smôl Power Board LiPo kontrollerar 3,3V-effekten för hela smôl-stacken, vilket gör att processorkortet kan instruera den att försätta hela stacken i djup sömn under intervaller från tiotals millisekunder till flera dagar. Detta minskar strömförbrukningen till bara 6µA, vilket förlänger batteritiden från dagar till månader.

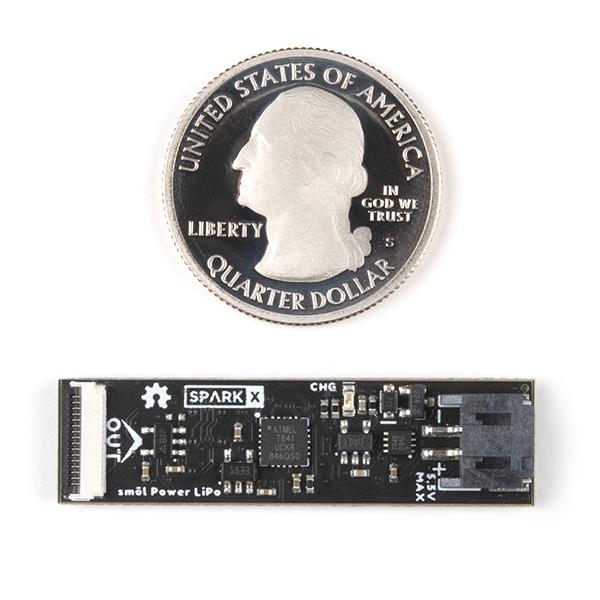

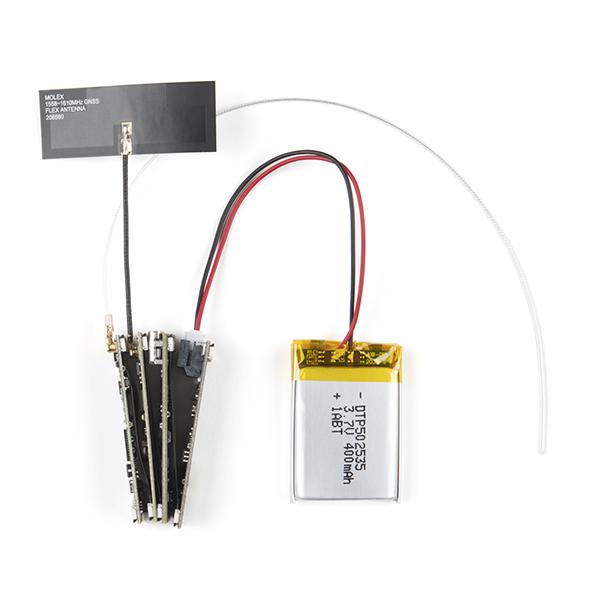

Smôl Power Board LiPo är perfekt för tillämpningar som spårning av vilda djur eller långtidsdiskret övervakning på grund av dess ringa storlek och låga strömförbrukning. Smôl-ekosystemet är designat för att vara kompakt, med kort staplade ovanpå varandra och använder 16-vägs 0,5 mm-pitch Flexible Printed Circuits (FPC) för sammankoppling. Smôl Power Board LiPo är en verkligt kompakt lösning för ditt nästa projekt.

Smôl Power Board LiPo har en MCP73831-laddare med en laddningsström på 100mA när USB -ström är ansluten. Bränslemätaren MAX17048 och ATtiny841 8-bitars AVR mikrokontroller med 8KBytes Flash, 512Bytes EEPROM och 512Bytes SRAM ingår också. Styrelsens effektreglering omfattar smôl 3,3V och ATtiny841 3,3V. Viloströmsdraget är 6µA med ATtiny841 i avstängt läge.

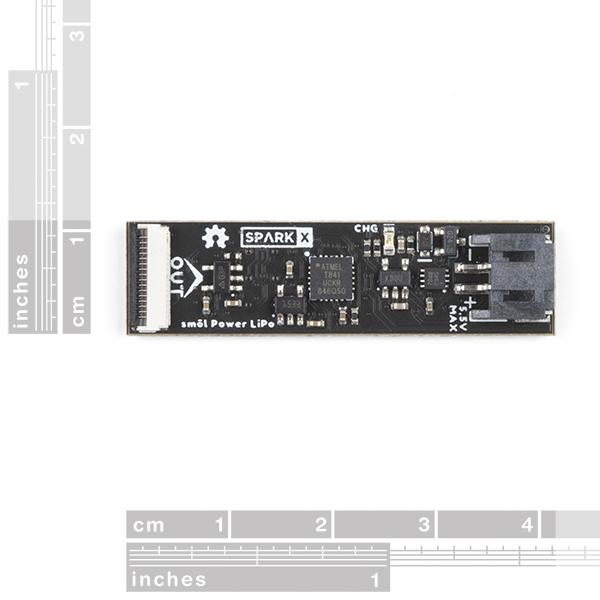

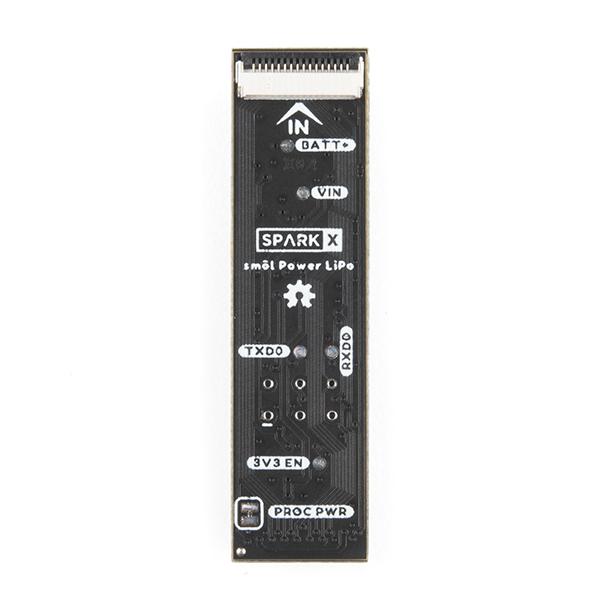

Smôl Power Board LiPo mäter 40,6 mm i längd, 10,7 mm i bredd och maximalt 7,4 mm i höjd. Den väger bara 1,4 g och har en PCB-tjocklek på 0,8 mm. Gränssnittet är I²C med standardadressen ATtiny841 på 0x50 och MAX17048 Fuel Gauge-adressen på 0x36. Strömkortet drar PROC_PWR_EN lågt för att inaktivera regulatorn på processorkortet.

Dokumentation för smôl Power Board LiPo inkluderar ett schema, Eagle Files, en Hookup Guide, en GitHub Hardware Repo och ett Sparkfun smôl Power Board Arduino -bibliotek med Arduino exempel. Datablad för MCP73831-laddaren, MAX17048-bränslemätaren och ATtiny841-mikrokontrollern finns också tillgängliga.
