Sparkfun USB till RS-485-omvandlare

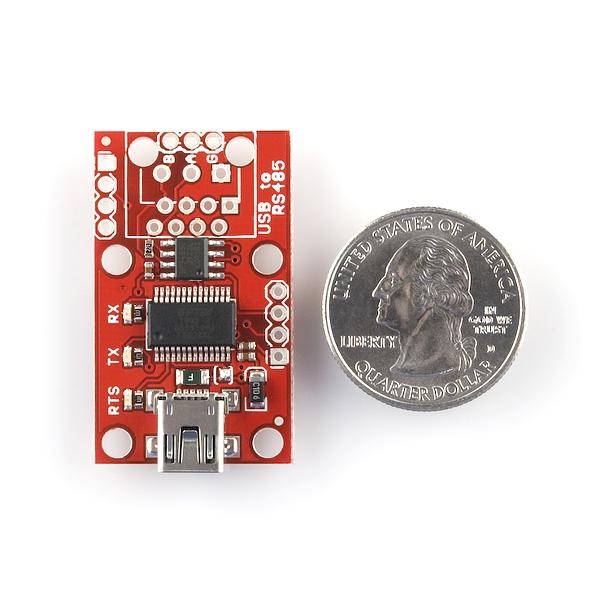

SparkFuns USB till RS-485-konverterare är ett högkvalitativt breakout-kort som kombinerar en SP3485 RS-485-transceiver med en FT232RL USB UART IC för att omvandla en USB-ström till RS-485. SP3485-transceivern fungerar i halv-duplexläge, vilket innebär envägskommunikation, men den kan uppnå överföringshastigheter på upp till 10Mbps.FT232RL:ens TXDEN-stift är kopplat till sänd- och mottagningens aktiveringsingångar på SP3485. Denna koppling styr sändläget för RS-485-transceivern. När de rätta drivrutinerna är installerade kommer FT232RL att kännas igen som en virtuell COM-port. Dessa drivrutiner är kompatibla med Windows, Mac och Linux.Breakout-kortet levereras med SP3485, FT232, TX/RX/RTS-LED-lampor, Mini-B USB-kontakt, filterkondensatorer och andra komponenter som visas i schemat. RS-485-utgången är utdragen till tre olika anslutningar: en RJ-45-kontakt, en 3-pin 3,55 mm skruvterminal och en 3-pin 2,54 mm pitch-header. Observera att dessa utgångskontakter inte är förmonterade.Nyckelfunktioner för SparkFun USB till RS-485-konverteraren inkluderar:

• Integrering av SP3485 RS-485 transceiver och FT232RL USB UART IC
• Användning av USB strömförsörjning
• Närvaro av RX, TX och RTS LED-indikatorer
• Inkluderar en Mini-B USB kontakt
• USB ström- och RX/TX-linjer bröts ut till en 2,54 mm breddhuvud
• RS-485-ingång/utgång bruten till RJ-45-kontakt, 3,5 mm skruvterminal och 2,54 mm delning
• Driver/Receiver Enable ansluten till RTS-linjen på FT232RL
• -7V till +12V Common-Mode Ingångsspänningsområde
• Mått: 3,94cm x 2,29cm

För mer detaljerad information tillhandahåller Sparkfun en rad användbara dokument, inklusive ett schema, Eagle-filer, SP3485 datablad, FT232RL VCP-drivrutiner och ett GitHub-förråd.
