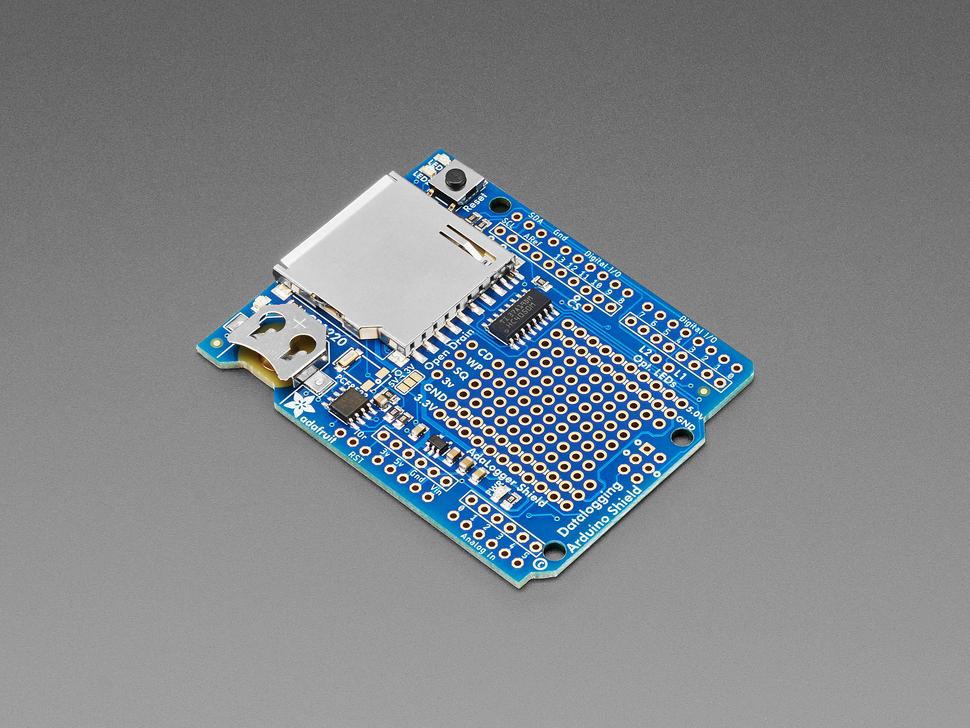

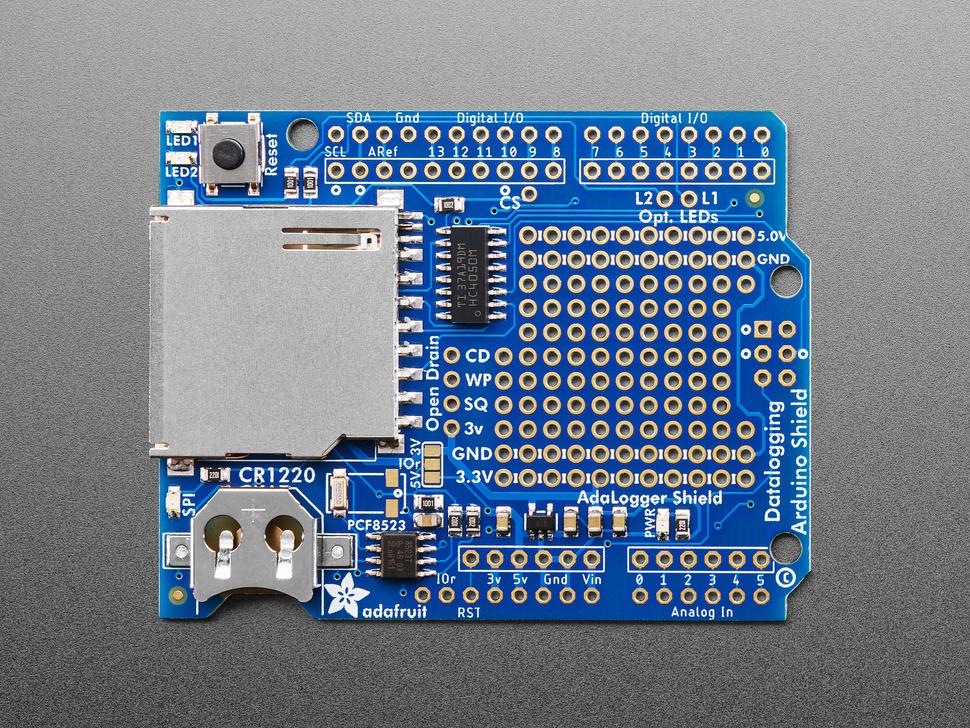

Adafruit Assembled Data Logging-sköld för Arduino

Här är en praktisk Arduino-sköld: vi har haft många människor som letar efter en dedikerad och väldesignad dataloggningssköld. Vi arbetade hårt för att konstruera en billig men väl avrundad design. Det är inte bara lätt att montera och anpassa, det kommer också med fantastisk dokumentation och bibliotek.

Vår senaste version av denna populära sköld har alla funktioner som det populära originalet, och är "R3"-kompatibel så att du kan använda den med nästan vilken Arduino eller kompatibel som helst. Du kan vara igång med det på mindre än 15 minuter - spara data till filer på vilket FAT16- eller FAT32-formaterat SD-kort som helst, som kan läsas av alla plottnings-, kalkylblads- eller analysprogram. Vi har till och med en handledning om hur du använder två gratisprogram för att plotta dina data. Den medföljande RTC (Real Time Clock) kan användas för att tidsstämpla all din data med den aktuella tiden, så att du vet exakt vad som hände när!

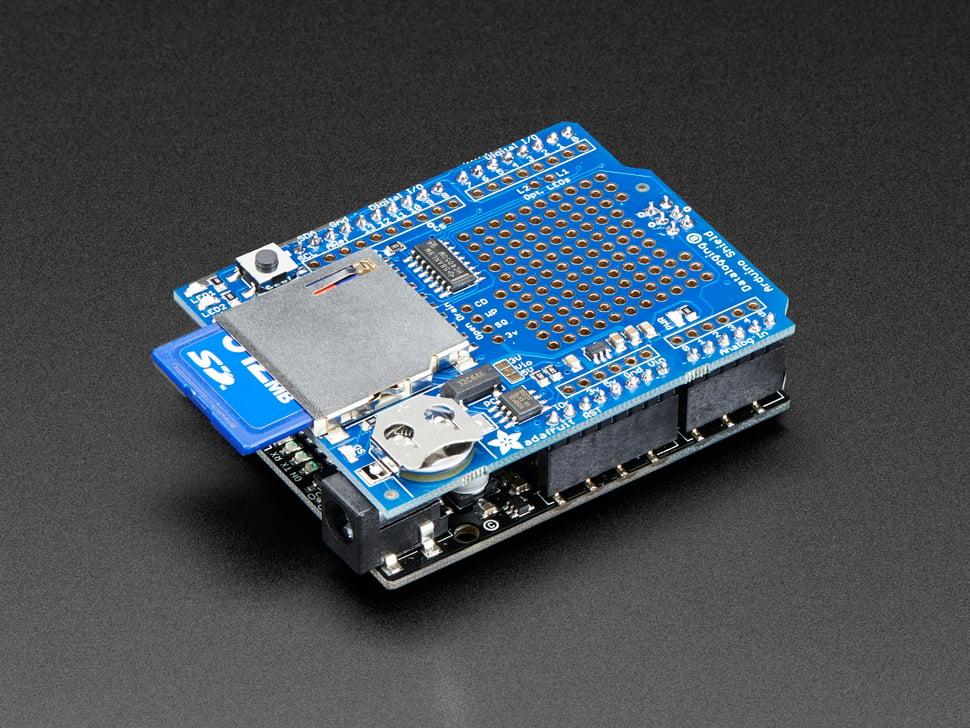

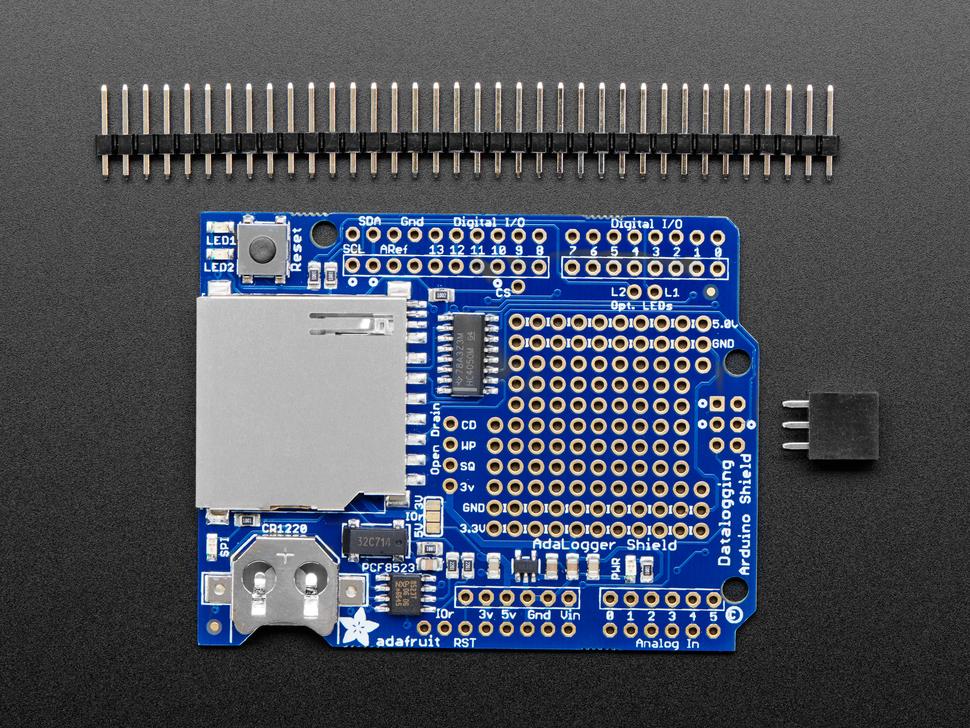

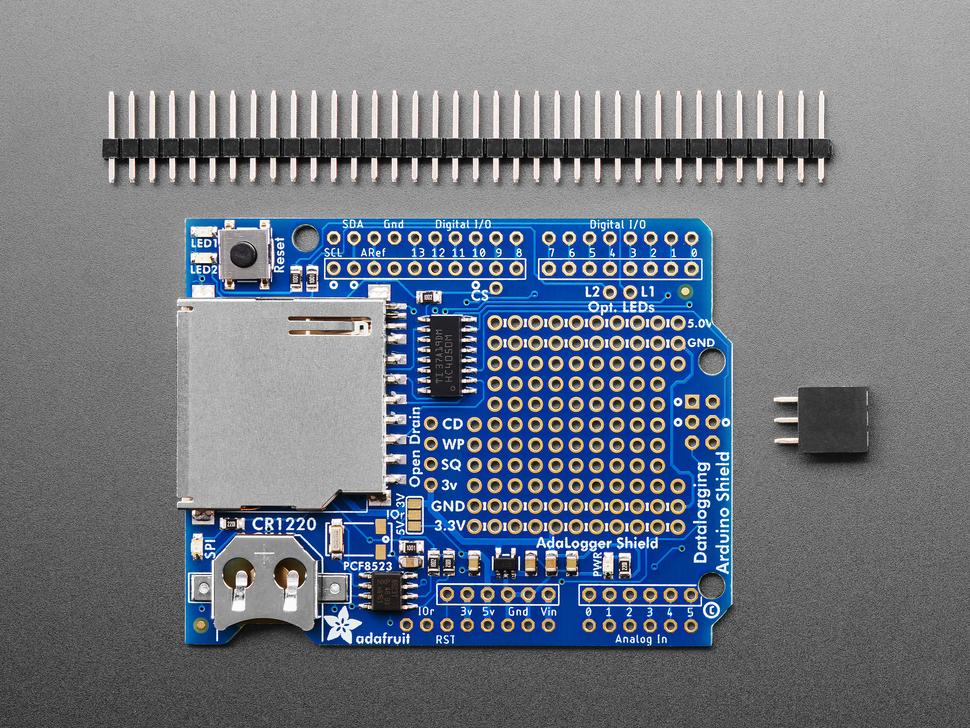

Vänligen notera att det här föremålet inte kommer med en Arduino (du behöver en för att använda med skölden), SD-kort eller knappcellsbatteri! Skölden levereras med alla komponenter fastlödda och testade men har inga headers installerade. Du behöver några grundläggande lödningsfärdigheter för att sätta ihop det, men även om du inte har mycket erfarenhet kan du få det gjort på under 15 minuter.

• SD-kortgränssnitt fungerar med FAT16- eller FAT32-formaterade kort. 3.3V nivåväxlingskretsar förhindrar skador på ditt SD-kort
• Realtidsklocka (RTC) håller tiden igång även när Arduino är urkopplad. Batteribackupen håller i flera år
• Inkluderade bibliotek och exempelkod för både SD och RTC gör att du kan komma igång snabbt
• Prototypområde för lödning av kontakter, kretsar eller sensorer.
• Inbyggd 3,3v regulator är både en pålitlig referensspänning och driver även tillförlitligt SD-kort som kräver mycket ström för att köras

Med den här nya versionen kan du använda den med:

• Arduino UNO eller ATmega328 kompatibla - 4 analoga kanaler med 10 bitars upplösning, 6 om RTC inte används
• Arduino Leonardo eller ATmega32u4 kompatibel - 12 analoga kanaler med 10 bitars upplösning
• Arduino Mega R3 eller ATmega2560 kompatibel - 16 analoga ingångar (10-bitars)
• Arduino Zero eller ATSAMD21-kompatibel - 6 analoga ingångar (12-bitars)
• Arduino Due - 12 analoga ingångar (12-bitars)

Naturligtvis kan du logga vad du vill, inklusive digitala sensorer som har Arduino-bibliotek, seriella data, bittider och mer! För mer information, inklusive bibliotek, scheman och exempel, se webbsidan för dataloggerskölden
