Adafruit Perma-Proto HAT för Pi Mini Kit - Med EEPROM

Designa din egen Pi-HAT, anslut anpassade kretsar och klä på annat sätt din Raspberry Pi med detta snygga prototyp-HAT-kit med EEPROM

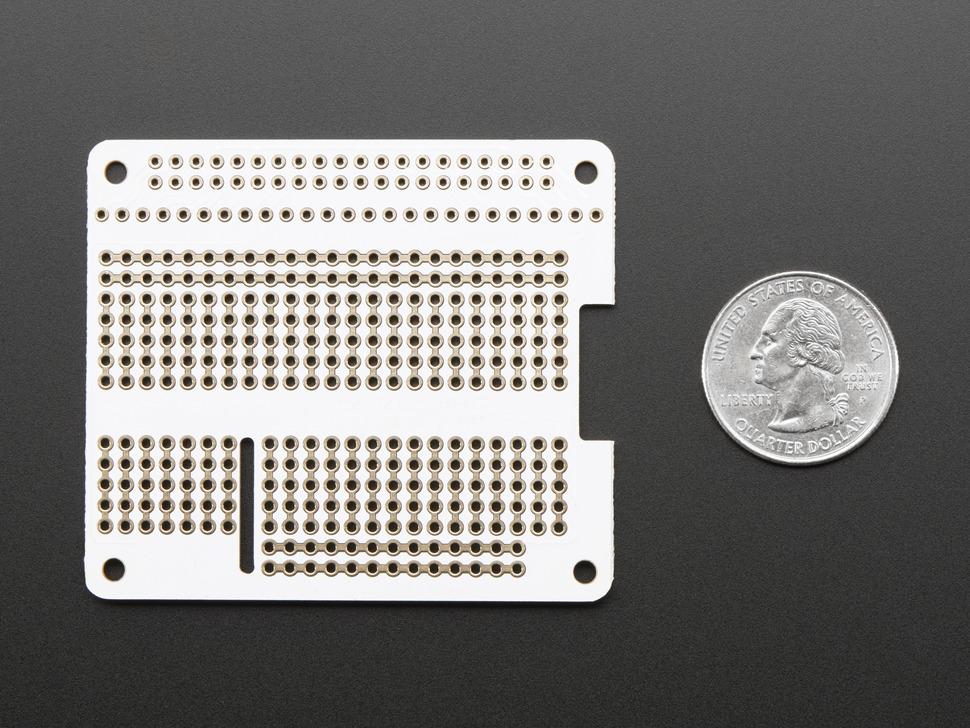

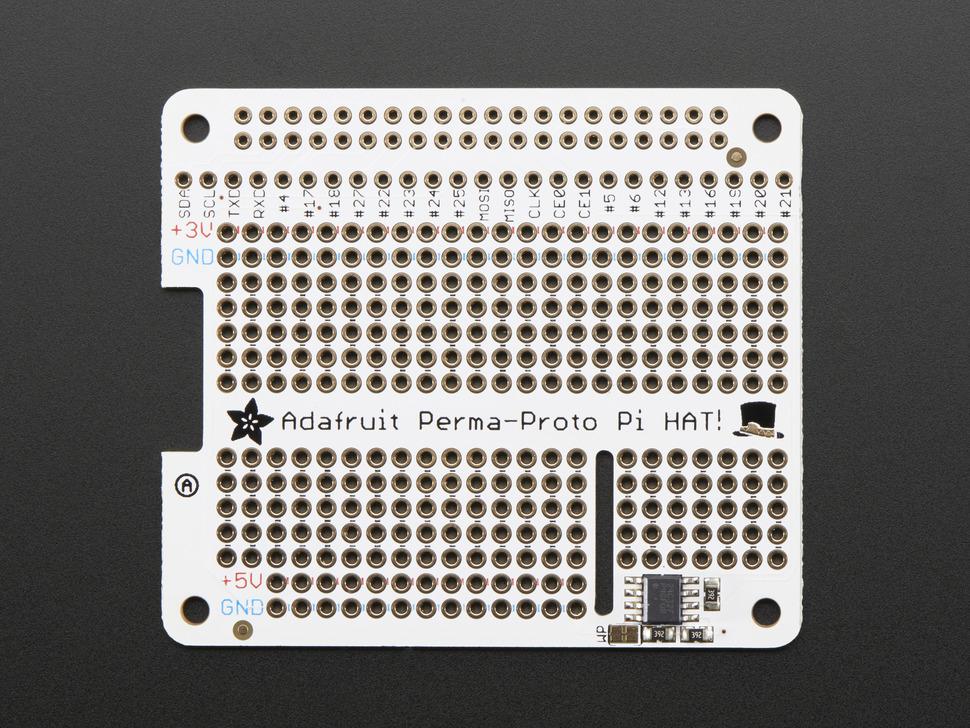

För att kicka igång Adafruit HAT-festen har vi denna Perma-Proto-inspirerade plug-in dotterbräda. Den har ett rutnät av 0,1" prototyplödningshål för att fästa chips, motstånd, LED, potentiometrar med mera. Hålen är anslutna undertill med spår för att efterlikna de lödfria breadboards som du är bekant med. Det finns också långa grenuttag för +3V, +5V och jordanslutningar till Pi. Nära toppen bryter vi ut nästan varje stift du kan vilja ansluta till Pi (#26 klarade inte riktigt klippet).

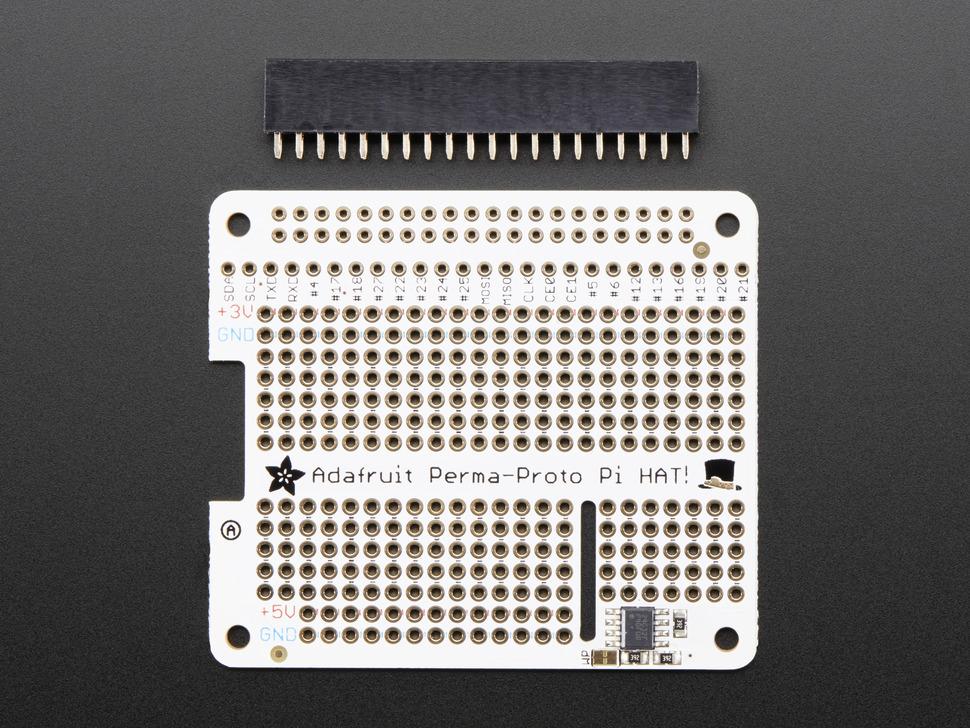

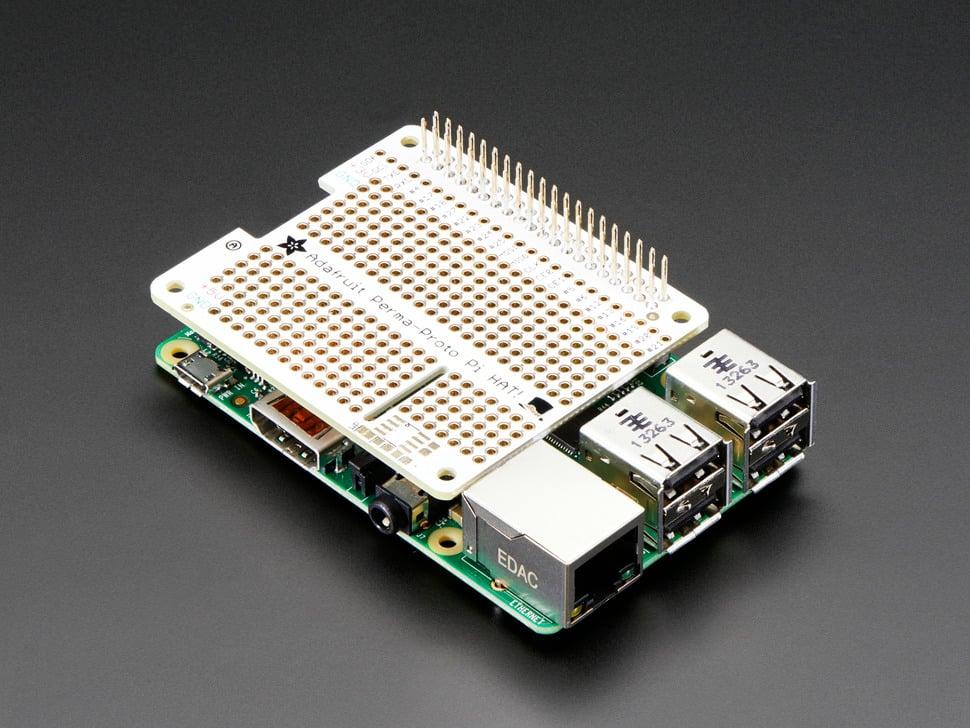

Detta är den snyggare versionen av vår Perma-Proto HAT. Den levereras med ett kretskort och en enda 2x20 GPIO Header för Raspberry Pi för att sätta din Perma-Proto ovanpå din Raspberry Pi (som en fin liten hatt...) Denna version kommer med en tom 24C32 I2C EEPROM lödd på och ansluten till EEDAT/EECLK-linjerna så att du inte kan "stapla" den med andra HAT:s. Du kan dock programmera i EEPROM för att göra en självidentifierande installation med Pi Foundations HAT-specifikationer - observera att specifikationerna fortfarande är under utveckling.

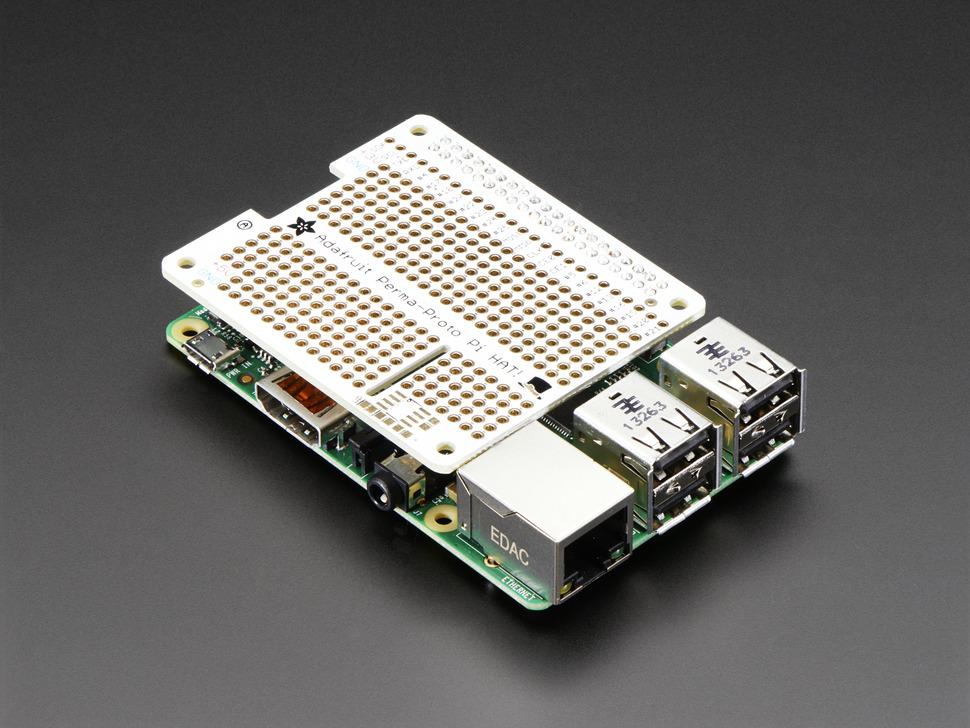

Du kan anpassa din Perma-Proto-inställning med en standard 2x20 stacking header eller extra hög 2x20 stacking header. Du kan också byta ut headern på 2x20 med en smal 2x20-typ om du vill att den ska sitta närmare Pi, eller en extra lång om du vill att den ska sitta ovanför USB/Ethernet-portarna.

Lite lätt lödning krävs för att fästa huvudet på kretskortet men det är enkelt.

Denna hatt är endast kompatibel med Raspberry Pi Zero, A+, B+, 2, 3, etc (alla Pi med 2x20-kontakt)! Det fungerar inte med Raspberry Pi Model A eller B med 2x13-kontakter
