DRV8256P Enkelborstad DC-motorhållare

Detta kompakta breakout-kort för TI:s DRV8256P-motordrivrutin erbjuder ett brett driftspänningsområde på 4,5 V till 48 V och kan leverera en kontinuerlig 1,9 A (6,4 A-topp under <1 sekund) till en enkelborstad likströmsmotor. Den har ett tvåstifts IN/IN-gränssnitt för direkt styrning av motorutgångarna och inbyggt skydd mot omvänd spänning, underspänning, överström och övertemperatur.

Texas Instruments DRV8256P är en liten H-brygga motordrivenhet IC som kan användas för dubbelriktad styrning av en enkelborstad DC-motor vid 4,5 V till 48 V. Den kan leverera upp till cirka 1,9 A kontinuerligt och kan tolerera toppströmmar upp till 6,4 A i några sekunder, vilket gör det till ett bra val för små motorer som körs på ett brett spektrum av spänningar. Eftersom det här kortet är en bärare för DRV8256P, rekommenderar vi noggrann läsning av DRV8256 datablad.

Kortet levereras med alla dess SMD-komponenter, inklusive DRV8256P.

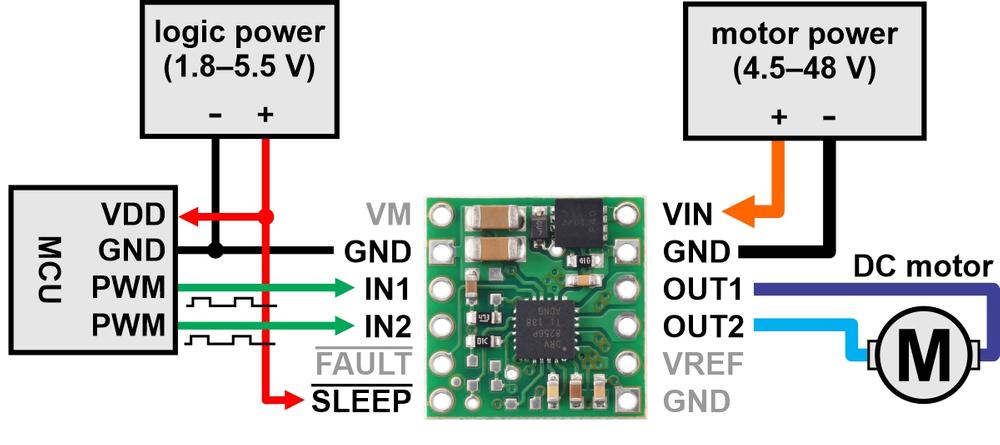

Denna DRV8256P har ett IN/IN-gränssnitt som kräver två PWM-signaler för full dubbelriktad styrning, men det erbjuder driv-/bromsdrift (vilket vanligtvis ger ett mer linjärt förhållande mellan PWM-driftcykel och motorhastighet). Den mycket lika DRV8256E använder istället ett fas/aktiveringsgränssnitt, vilket tillåter dubbelriktad styrning med endast en PWM-signal, men det är begränsat till drift/utrullning. Vi säljer en annan version av detta bärkort med DRV8256E; de två versionerna kan särskiljas av markeringarna på förarchippet.

Funktioner

• Driver en enkelborstad DC-motor
• Motorspänning: 4,5 V till 48 V
• Stöder 1,8 V till 5 V logisk spänning (max 5,5 V)
• Utström: 1,9 A kontinuerlig (6,4 A topp)
• Underspänningsspärr och skydd mot överström och övertemperatur
• Bärkort ger backspänningsskydd upp till 40 V
• Kompakt storlek (0,6 tum × 0,6 tum)
