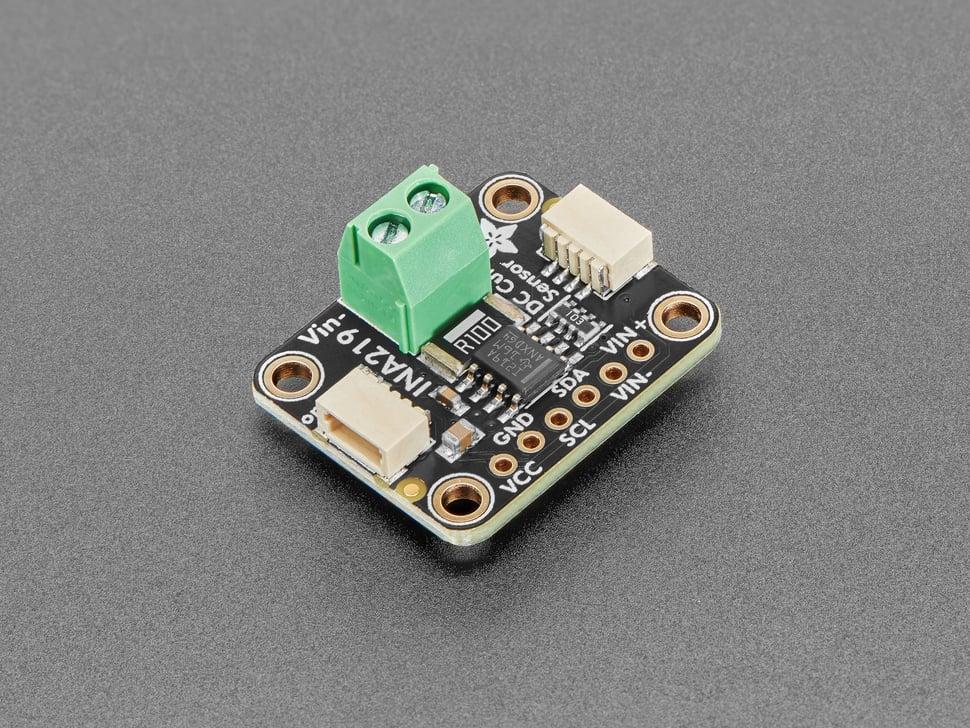

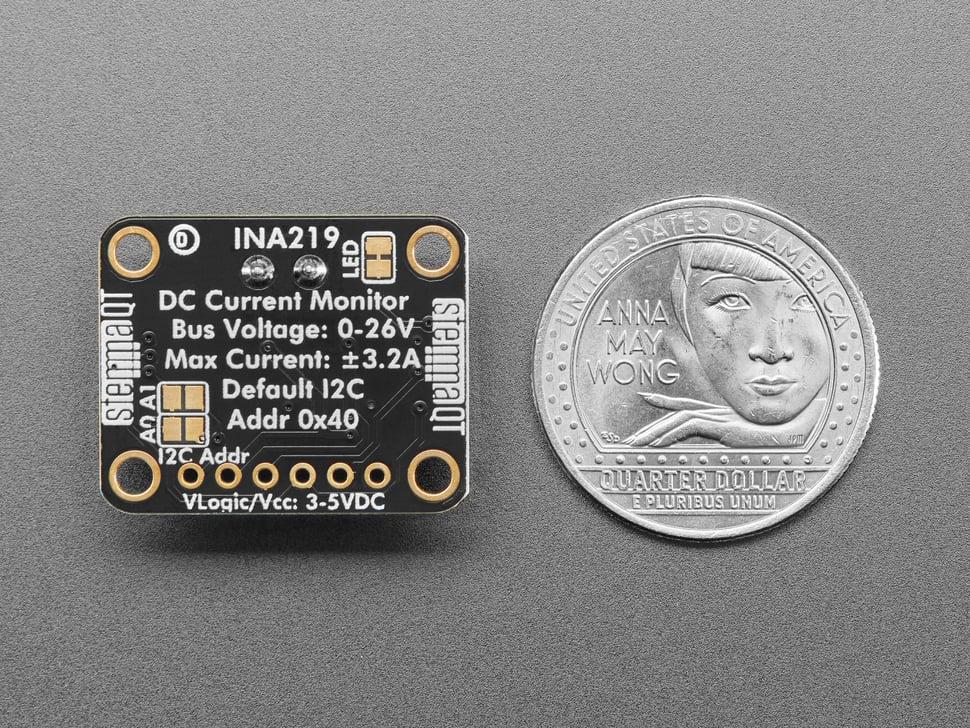

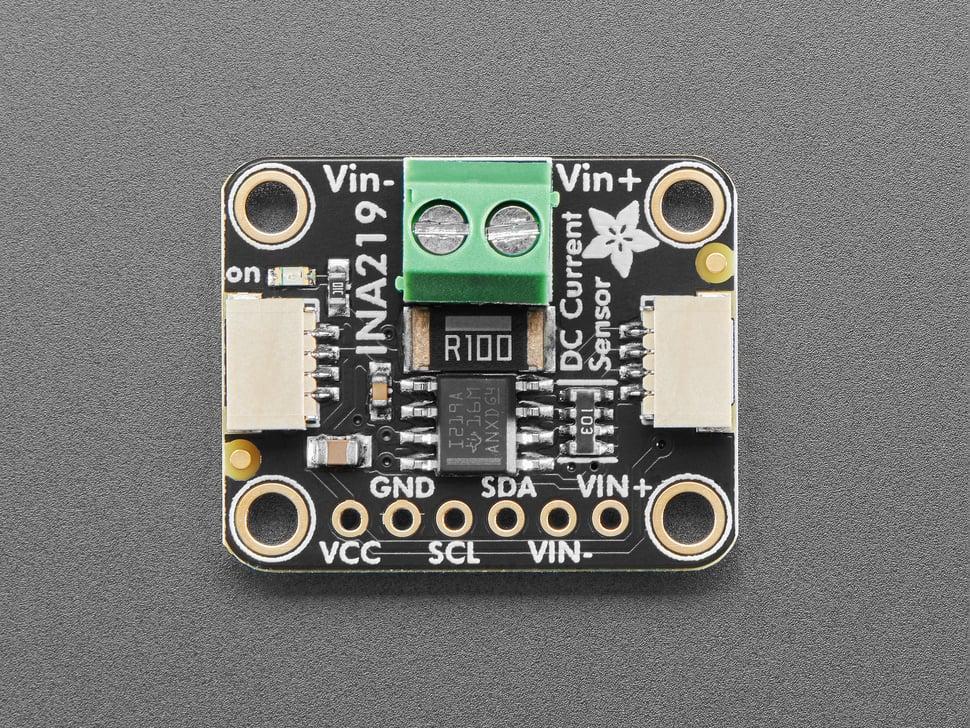

INA219 High Side DC Current Sensor Breakout - 26V ±3,2A Max

Detta breakout-kort kommer att lösa alla dina strömövervakningsproblem. Istället för att kämpa med två multimetrar, kan du bara använda det praktiska INA219B-chippet på detta breakout för att både mäta både den höga sidospänningen och DC-strömdragningen över I2C med 1% precision.

De flesta strömmätande enheter som vår nuvarande panelmätare är bara bra för lågsidamätning. Det betyder att om du inte vill ha ett batteri inblandat måste du fästa mätmotståndet mellan måljorden och sann jord. Detta kan orsaka problem med kretsar eftersom elektronik tenderar att inte gilla det när jordreferenserna ändras och rör sig med varierande strömdrag. Detta chip är mycket smartare - det kan hantera hög sidoströmmätning, upp till +26VDC, trots att det drivs med 3 eller 5V. Det kommer också att rapportera tillbaka den höga sidospänningen, vilket är bra för att spåra batteritid eller solpaneler.

En precisionsförstärkare mäter spänningen över 0,1 ohm, 1 % avkänningsmotstånd. Eftersom förstärkarens maximala ingångsskillnad är ±320mV betyder det att den kan mäta upp till ±3,2 ampere. Med den interna 12-bitars ADC är upplösningen vid ±3,2A-området 0,8mA. Med den interna förstärkningen inställd på minimum div8 är maxströmmen ±400mA och upplösningen 0,1mA. Avancerade hackare kan ta bort strömavkänningsmotståndet på 0,1 ohm och ersätta det med sitt eget för att ändra intervallet (säg en 0,01 ohm för att mäta upp 32 ampere med en upplösning på 8mA)

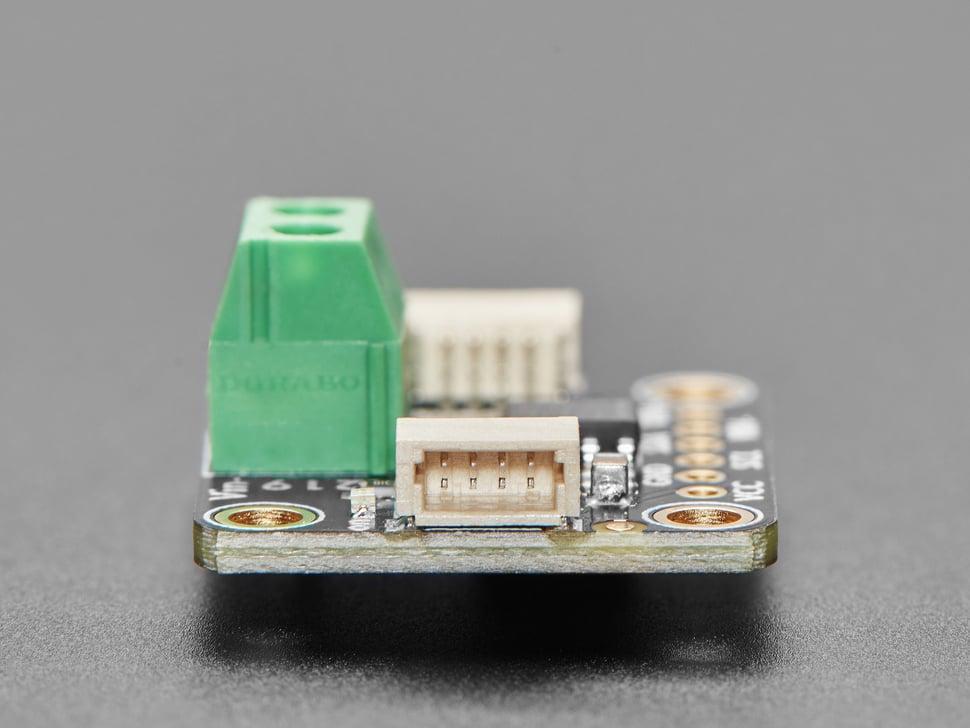

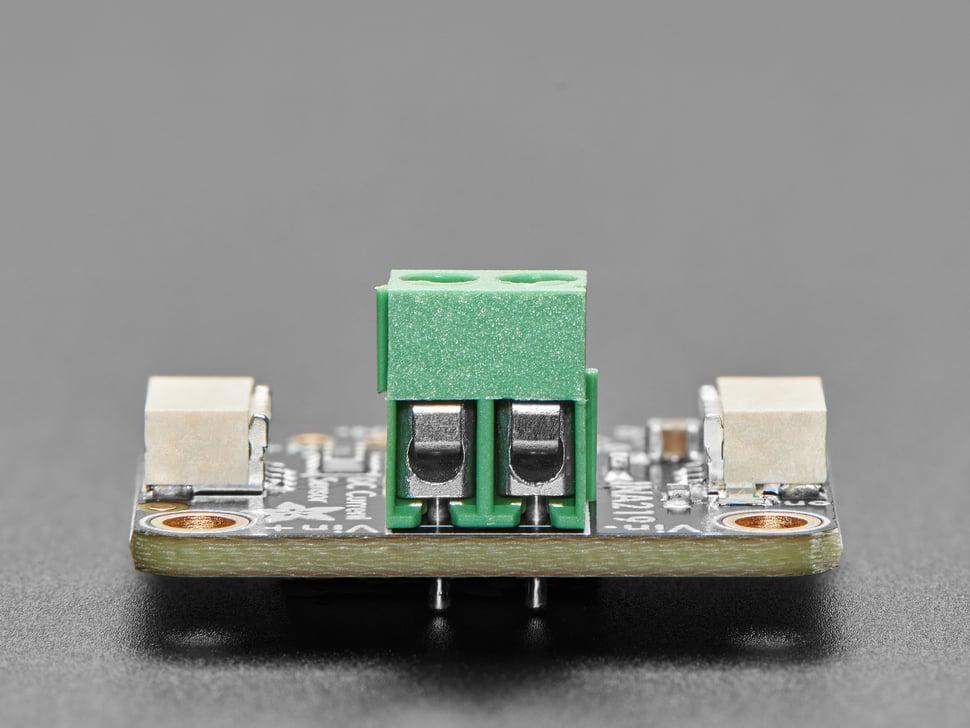

Vi inkluderar en 6-stifts header (så att du enkelt kan fästa den här sensorn på en breadboard) samt en 3,5 mm terminalplugg så att du enkelt kan fästa och ta loss din last. Användningen är enkel. Driv själva sensorn med 3 till 5VDC och anslut de två I2C-stiften till din mikrokontroller. Anslut sedan din målströmkälla till VIN+ och belastningen till jord till VIN-. Vi har en detaljerad handledning som kommer att göra all vinst, räckvidd och matematik åt dig - bara koppla in och gå med Arduino eller CircuitPython!
