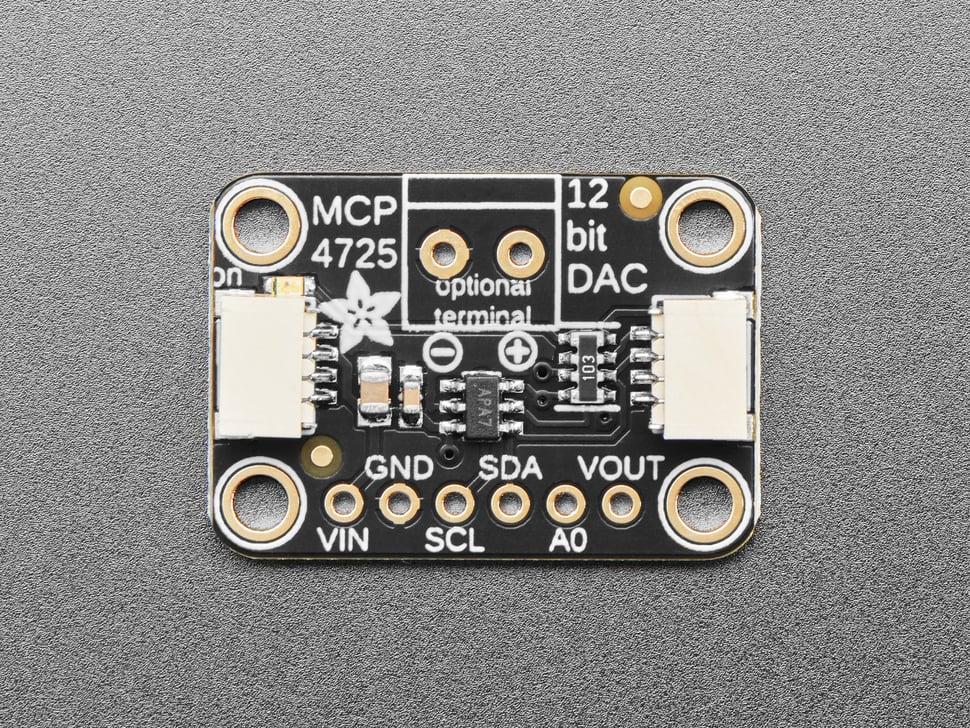

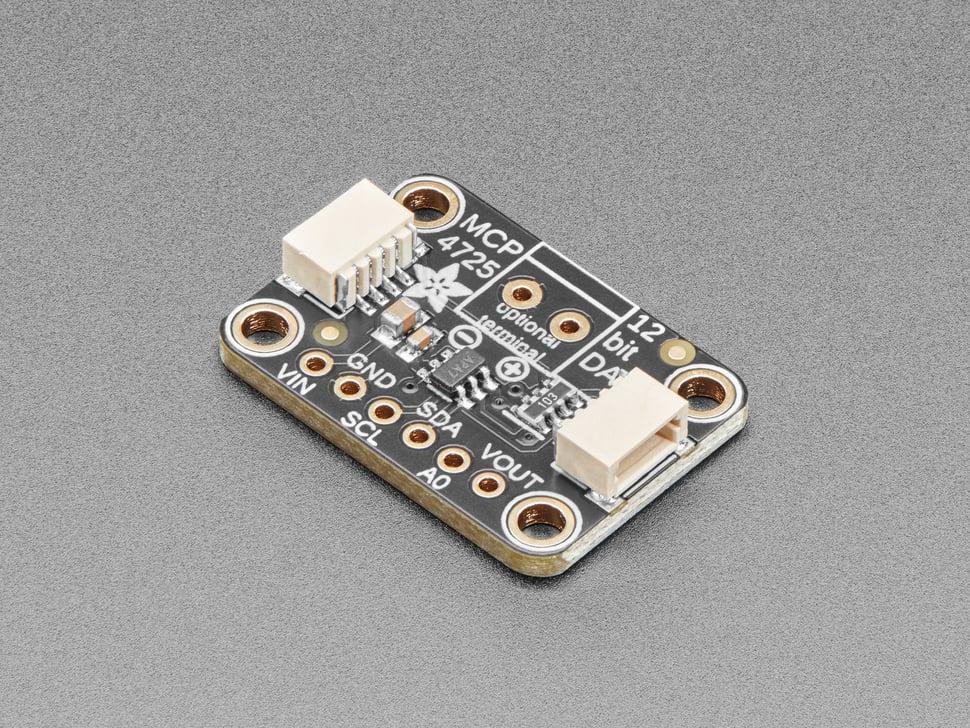

Adafruit MCP4725 Breakout-kort - 12-bitars DAC med I2C-gränssnitt

Din mikrokontroller kanske har en ADC, men genom att lägga till en DAC glänser detta MCP4725-breakout-kort. Kortet integrerar en 12-bitars DAC för sömlös digital-till-analog-omvandling. Genom att använda I2C-gränssnittet möjliggör det exakt kontroll av utspänningar via VOUT-pinnen, vilket gör det perfekt för ljudprojekt med krav på sinusvågor eller justerbara biaspunkter.

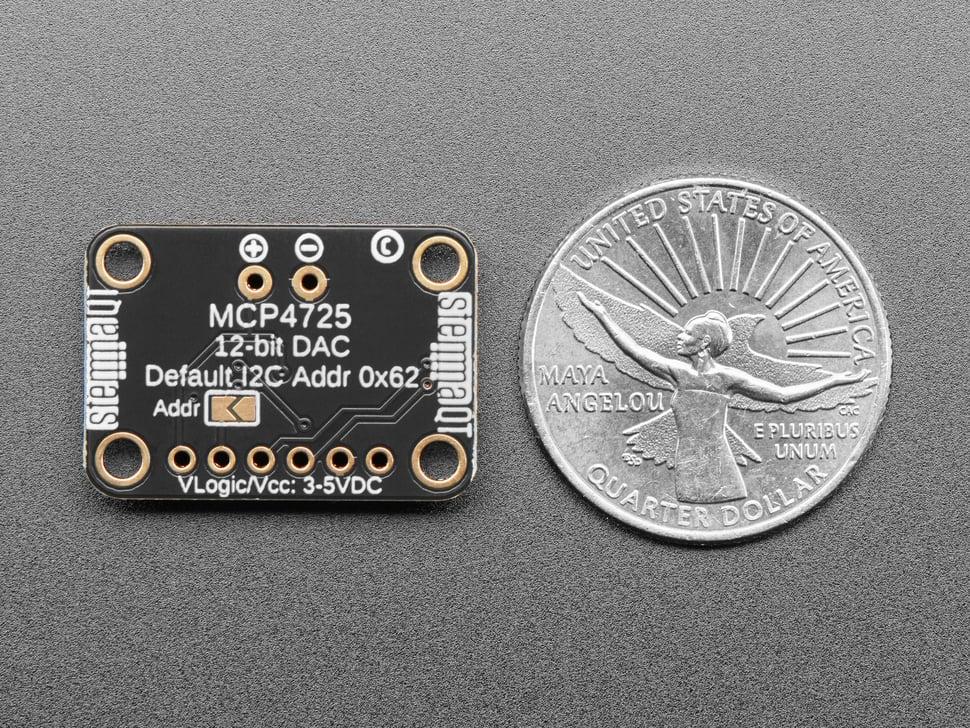

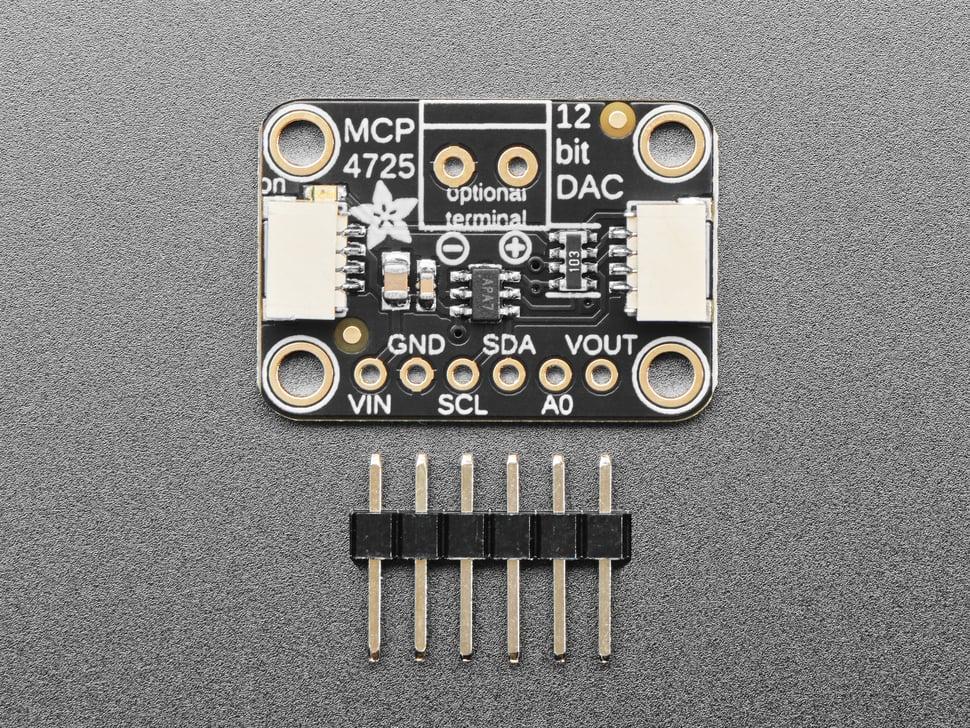

Breakout-kortet erbjuder mångsidighet genom att bryta ut ADDR/A0-pinnen, vilket gör att du kan ansluta två DAC:er på en enda I2C-buss. Med en 6-pins header är det kopplingsdäcksvänligt. Kortet är kompatibelt med både 3,3V och 5V logiksystem, vilket möjliggör ett utspänningsområde från 0 till 3,3V respektive 0 till 5V.

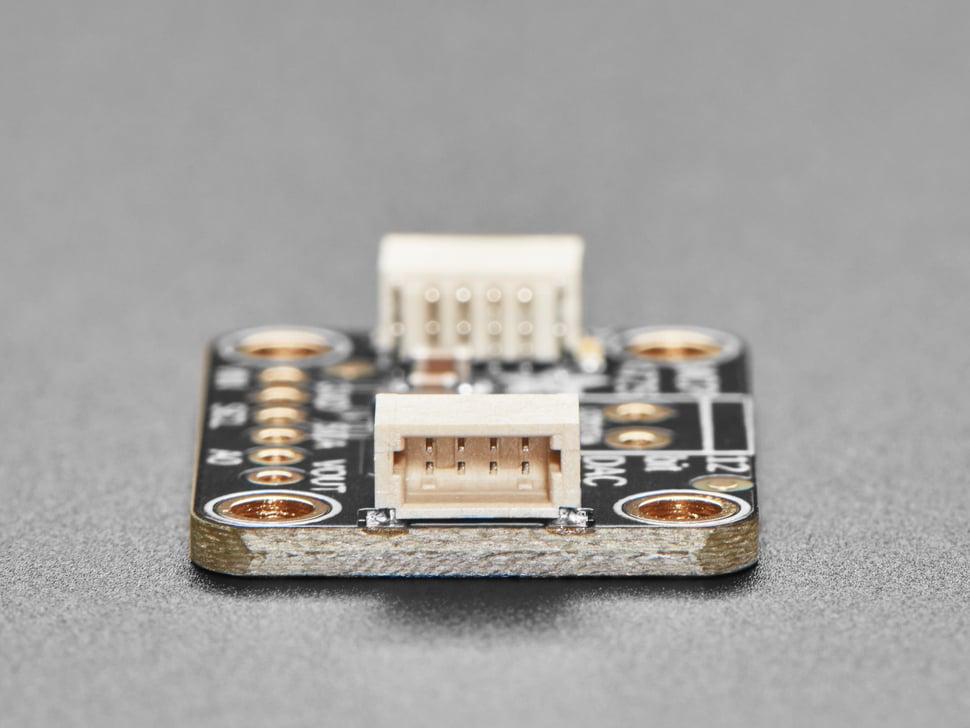

Dra nytta av funktioner som EEPROM för bibehållen utgångsspänning, även genom strömcykler, och rail-to-rail-utgång för noggrannhet. Den stöder även chip med Fast Mode I2C på upp till 3,4 Mbps, vilket erbjuder Vout-uppdateringar vid cirka 200 kHz. För ytterligare bekvämlighet har kortet flera STEMMA QT-kontakter, kompatibla med Sparkfun Qwiic I2C-kontakter, vilket underlättar lödfria anslutningar och kedjekompatibilitet med olika sensorer och tillbehör.

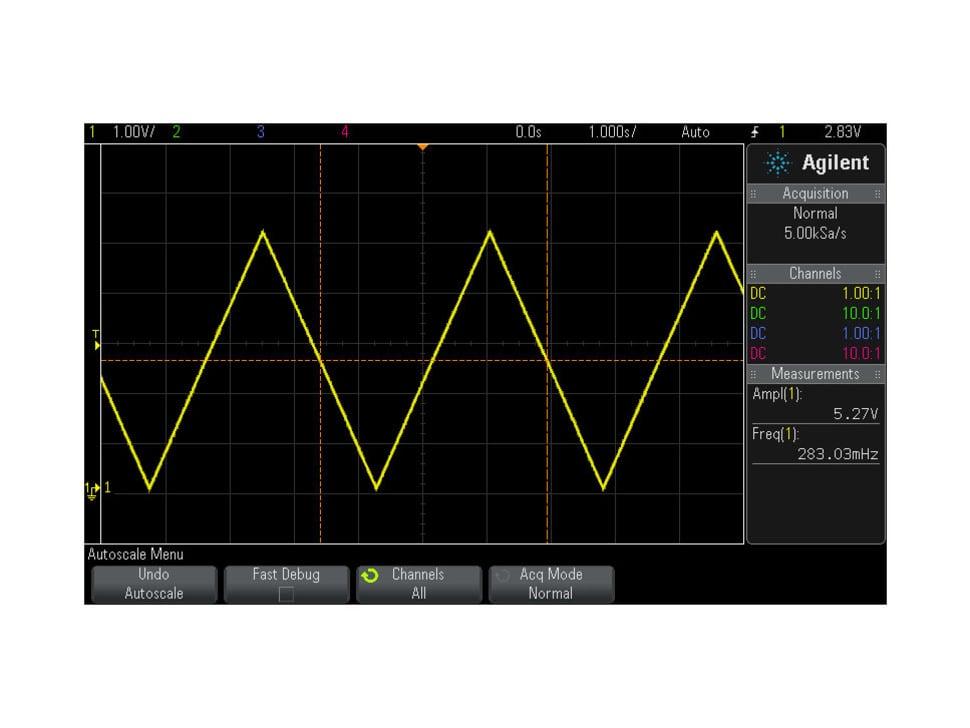

Inkluderat är ett omfattande Arduino och CircuitPython/Python-bibliotek med exempel som triangelvågs- och sinusvågsutgångar, vilket säkerställer snabb integration i alla mikrokontrollerprojekt. Även om QT-kabeln och 3,5 mm-kopplingsplint inte ingår, är de lättillgängliga, vilket ytterligare förenklar projektmonteringen. Kortet har fyra monteringshål för säkra applikationer.
