Shield-staplingshuvuden för Arduino (R3-kompatibel)

"Hur kunde något så enkelt vara så användbart?"

Vi hörde en gång att på 4:e årtusendet f.Kr. frågade någon kille personen som uppfann hjulet den frågan. Personen som uppfann hjulets svar, fick vi höra, var något i stil med "det är faktiskt inte så enkelt - det krävde ingenjörskonst och innovation och det här som heter matematik som förmodligen inte har upptäckts ännu och bla bla bla..." på och om och vidare tills killen blev kallad bort för att gå och slåss mot en minotaur eller något.

Cool story, eller hur? Vi nämner det för att staplingshuvuden är ungefär som hjulet för Arduino -civilisationen - vilket betyder det här som är otroligt enkelt, otroligt användbart, men ändå så briljant att du är förvånad över att de inte fanns innan den dagen de började existera.

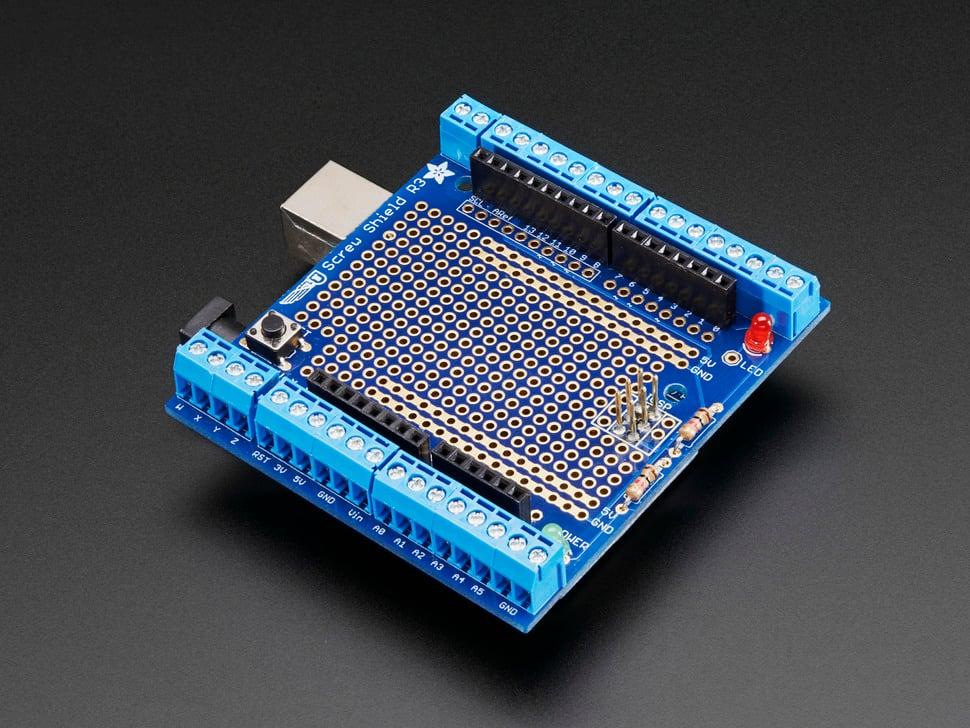

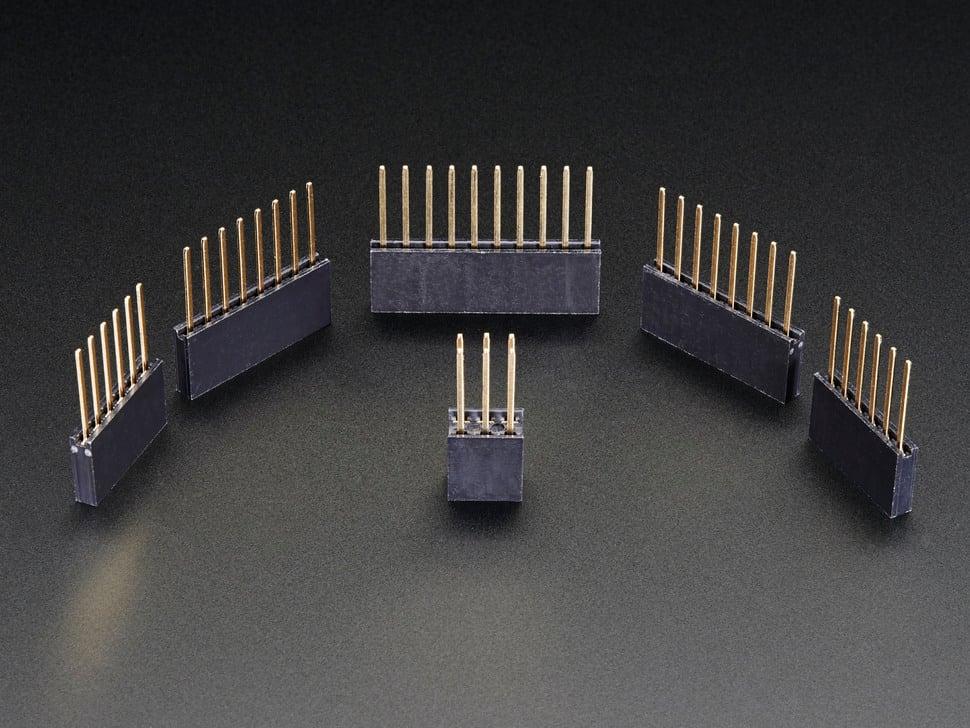

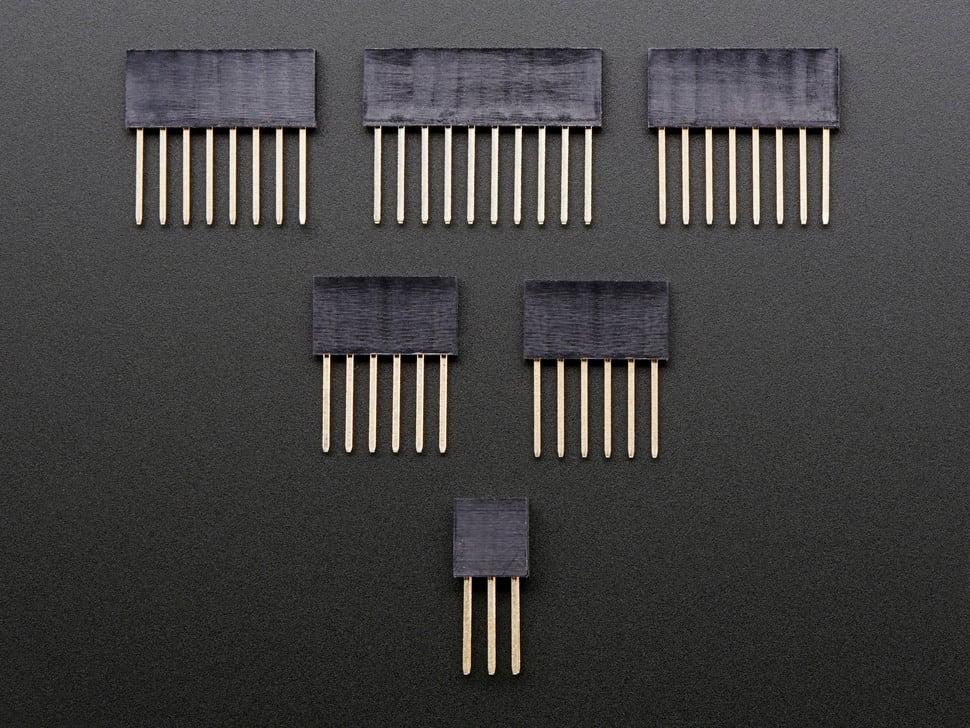

Vad är de till för? Stapling. Du lägger rubrikerna ovanpå din Arduino och sedan kan du lägga till sköldar som vår Protoshield eller vår Motor Shield eller vår Proto-Screwshield (bilden ovan) för att få din Arduino att göra alla de coola saker du vill att den ska göra. Vårt set innehåller 1x 10-stifts header, 2x 8-pin header, 2x 6-pin header och en 2x3 header.

Benen är alla 10,5 mm långa, så efter PCB-tjocklek (1,7 mm) har du en höjd på 8,8 mm - precis tillräckligt för att rensa Arduino USB -B-kontakt. De är också helt kompatibla med sköldar designade för Arduino R3 och Leonardo. För sköldar som inte använder 10-stiftshuvudet eller 2x3-huvudet, använd 6- eller 8-stiftshuvudet.

Vissa experiment kan behövas för att få dessa att fungera. Till exempel:

• Du kan stapla ovanpå en Proto Shield, men inte om det finns en brödbräda på den
• Du kan stapla ovanpå en Adafruit Motor Shield v2
• Du kan stapla ovanpå en Wave, NFC/RFID eller GPS-sköld utan problem
• Du kan stapla ovanpå en Ethernet-sköld, men du behöver två uppsättningar headers för att rensa Ethernet-uttaget.
• Du kan inte stapla ovanpå våra TFT- eller LCD-skärmar
• Vissa sköldar använder ICSP (2x3)-huvudet i vilket fall du kan behöva löda in staplingen 2x3

Egentligen är möjligheterna oändliga, tänk bara på att du kan behöva göra en del justering av koden för att hantera flera enheter och att det kan finnas pinkompatibilitet.
