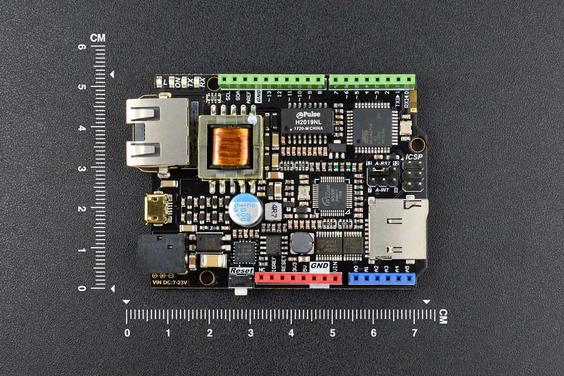

W5500 Ethernet med POE IoT-kort (Arduino-kompatibel)

Artikelnummer 57869 varumärke DFRobot Modell DFR0342  Share Skriva en recension

Beskrivning Vänster Bilagor

W5500 Ethernet med POE-moderkort är en ny medlem i vår Ethernet-familj. Den är baserad på ATmega32u4 och W5500 Ethernet-chip, vilket är ganska användbart för de flesta IoT-projekt.

W5500-chipet är ett TCP/IP-inbäddat Ethernet-chip med fast kabel som ger enklare internetanslutning till inbyggda system. Det gör det möjligt för användare att ha Internetanslutning i sina applikationer bara genom att använda kortet där TCP/IP-stack, 10/100 Ethernet MAC och PHY är inbäddade. W5500 Ethernet Board använder ett högeffektivt SPI-protokoll, som stöder 80 MHz-hastighet för höghastighetsnätverkskommunikation. För att minska strömförbrukningen tillhandahåller den även WOL (Wake on LAN) och avstängningsläge.

Den har samma paketstorlek som Arduino Leonardo och är kompatibel med de flesta Arduino-kompatibla sköldar och sensorer. Med ett säkrare och mer professionellt effektregleringschip kan systemet fungera under mycket mer komplexa miljöer. Och glöm strömförsörjningsproblem, eftersom det fungerar med POE-strömförsörjning. Bekvämt va?

Versionsuppdatering: V2.0 har uppgraderat sin POE-strömregleringskrets. vilket gör POE-kraften mer pålitlig.

Specifikationer

Mikrokontroller: Atmel Atmega32u4 (Arduino Leonardo)
Extern ingångsspänningskontakt (rekommenderas): 7V~20V DC
Extern ingångsspänningskontakt (gränser): 6-23V
POE-ingångsspänning: 48V AC/DC (802.3af standard PD-enhet)
Digitala I/O-stift: 20
Analoga I/O-stift: 6
DC-ström per I/O-stift: 40 mA
Flashminne: 32 KB (ATmega32u4) varav 4KB används av bootloader
SRAM: 2 KB (ATmega32u4)
EEPROM: 1 KB (ATmega32u4)
Klockhastighet: 16 MHz
PHY: WIZnet W5500
PHY klockhastighet: 25MHz
Mått: 73,5x53,5x15 mm (2,89x2,11x0,59")
