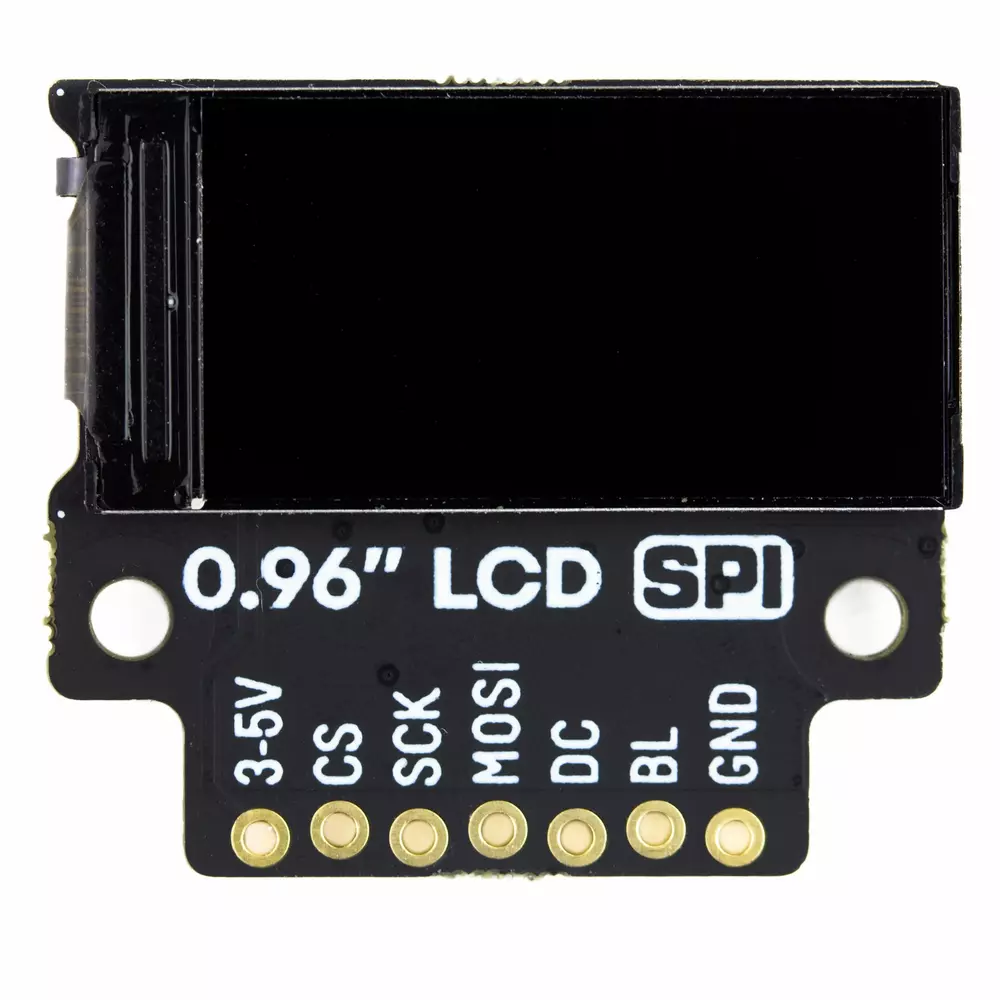

0,96" SPI Color LCD (160x80) Breakout - PIM436
En praktisk liten LCD för att lägga till avläsningar till dina projekt. Denna 0,96" SPI LCD-skärm har ett 2:1 widescreen-bildförhållande, har fantastiska betraktningsvinklar (IPS) och fungerar med Raspberry Pi eller Arduino.
Skärmen är utmärkt för att visa godbitar av information som timers, klockor, sensoravläsningar och mer. Varför inte använda den för att visa IP-adressen för en huvudlös Raspberry Pi, så att du inte behöver koppla ihop en hel skärm eller fiffla med nmap?
Trots att den är så liten är den här LCD-skärmen en underbar liten skärm. Den är ljusstark, har bra upplösning och eftersom det är en IPS-panel har den breda betraktningsvinklar och ser bra ut hur du än ser på den. Den drivs av SPI och du bör kunna köra den i upp till ~50FPS, även om vi har funnit att allt från 10FPS ser bra ut för de flesta användningsområden.
Du kan använda denna breakout helt lödfri med Breakout Garden HAT med SPI!
Funktioner
Det har vi anpassat ett befintligt Python-bibliotek för att köra den här skärmen. Biblioteket gör det enkelt att visa bilder, text eller grafik, och till och med visa animerade GIF!
Du kan också använda denna breakout med Raspberry Pi Pico och andra RP2040-kort, med hjälp av C++ eller Pirate-märket MicroPython.
Ansluter till en Raspberry Pi
Om du inte använder vår Breakout Garden HAT med SPI, så här ansluter du din LCD Breakout till din Raspberry Pi.
Vårt Python-bibliotek är inställt för att använda SPI 0 som standard på Pi (BCM 7 för CS, BCM 11 för SCK och BCM 10 för MOSI), BCM 9 för DC och BCM 19 för bakgrundsbelysningen.
Här är vilka stift som ska anslutas mellan din 0,96" LCD Breakout och din Pi's GPIO ( observera att det är BCM-stiftnumrering ):
Ansluter till en Raspberry Pi Pico
Det enklaste sättet att använda våra SPI-utslag med en Raspberry Pi Pico är att koppla in dem i en Pico Breakout Garden Base eller ett Pico Breakout Garden Pack.
Om du hellre vill koppla upp dem till en Pico direkt, så går det till!
Mått: 29,1x25,9x5,4mm
En praktisk liten LCD för att lägga till avläsningar till dina projekt. Denna 0,96" SPI LCD-skärm har ett 2:1 widescreen-bildförhållande, har fantastiska betraktningsvinklar (IPS) och fungerar med Raspberry Pi eller Arduino.
Skärmen är utmärkt för att visa godbitar av information som timers, klockor, sensoravläsningar och mer. Varför inte använda den för att visa IP-adressen för en huvudlös Raspberry Pi, så att du inte behöver koppla ihop en hel skärm eller fiffla med nmap?
Trots att den är så liten är den här LCD-skärmen en underbar liten skärm. Den är ljusstark, har bra upplösning och eftersom det är en IPS-panel har den breda betraktningsvinklar och ser bra ut hur du än ser på den. Den drivs av SPI och du bör kunna köra den i upp till ~50FPS, även om vi har funnit att allt från 10FPS ser bra ut för de flesta användningsområden.
Du kan använda denna breakout helt lödfri med Breakout Garden HAT med SPI!
Funktioner
- 0,96" färg LCD (160x80 pixlar)
- SPI-gränssnitt
- 3,3V eller 5V kompatibel
- Omvänd polaritetsskydd
- Kompatibel med Arduino
- Kompatibel med Raspberry Pi (Python bibliotek)
- Kompatibel med Raspberry Pi Pico (C++/MicroPython-bibliotek)
- 160 x 80 pixlar (~190 PPI)
- 10,8x21,7mm aktiv yta
- 400cd/m2 luminans
- 800:1 kontrastförhållande
- 160° betraktningsvinkel (horisontell och vertikal)
- ST7735S drivrutin chip
Det har vi anpassat ett befintligt Python-bibliotek för att köra den här skärmen. Biblioteket gör det enkelt att visa bilder, text eller grafik, och till och med visa animerade GIF!
Du kan också använda denna breakout med Raspberry Pi Pico och andra RP2040-kort, med hjälp av C++ eller Pirate-märket MicroPython.
Ansluter till en Raspberry Pi
Om du inte använder vår Breakout Garden HAT med SPI, så här ansluter du din LCD Breakout till din Raspberry Pi.
Vårt Python-bibliotek är inställt för att använda SPI 0 som standard på Pi (BCM 7 för CS, BCM 11 för SCK och BCM 10 för MOSI), BCM 9 för DC och BCM 19 för bakgrundsbelysningen.
Här är vilka stift som ska anslutas mellan din 0,96" LCD Breakout och din Pi's GPIO ( observera att det är BCM-stiftnumrering ):
- 3-5V till valfritt 5V eller 3V stift
- CS till BCM 7
- SCK till BCM 11
- MOSI till BCM 10
- DC till BCM 9
- BL till BCM 19
- GND till valfri jordstift
Ansluter till en Raspberry Pi Pico
Det enklaste sättet att använda våra SPI-utslag med en Raspberry Pi Pico är att koppla in dem i en Pico Breakout Garden Base eller ett Pico Breakout Garden Pack.
Om du hellre vill koppla upp dem till en Pico direkt, så går det till!
- 3-5V till valfritt 5V eller 3V stift
- CS till GP17
- SCK till GP18
- MOSI till GP19
- DC till GP16
- BL till GP20
- GND till valfri jordstift
Mått: 29,1x25,9x5,4mm
Egenskaper
Varumärkesinformation
| varumärke | Pimoroni |
| Modell | PIM436 |
€ 24,05€ 19,25 Exkl. MOMS (SE)
