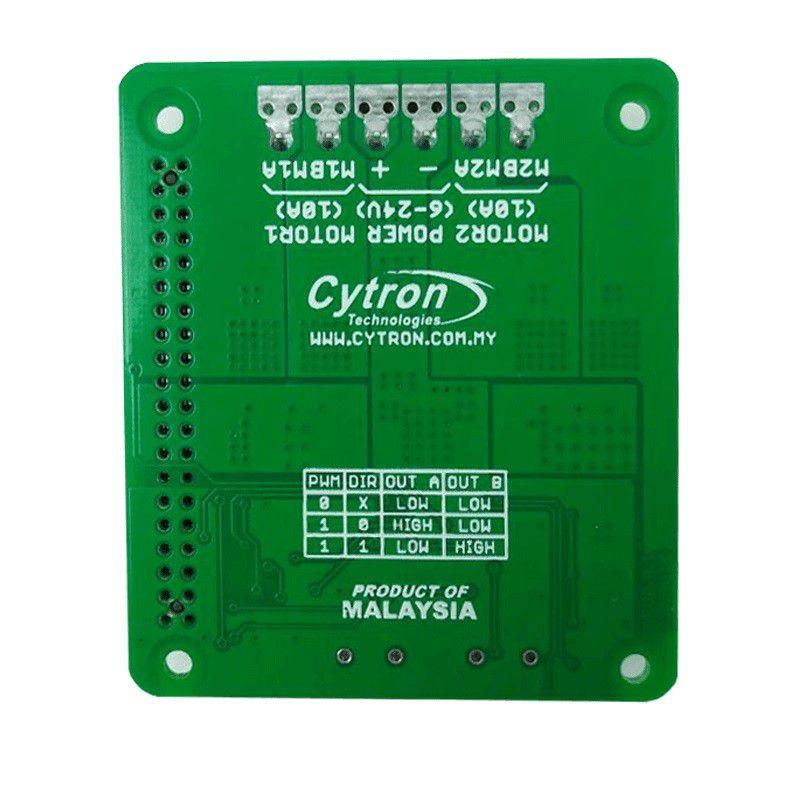

10Amp 6V-24V DC Motor Driver HAT för RPI (2 kanaler)

Artikelnummer 58382 varumärke Cytron Modell HAT-MDD10 Share Skriva en recension
10Amp 6V-24V DC Motor Driver HAT för RPI (2 kanaler)



Beskrivning Vänster

Letar du efter högströmsdrivrutin för Raspberry Pi ? Varsågod, dubbla kanaler 10A kontinuerlig motordrivrutin för Raspberry Pi .

Cytron senaste motordrivrutin är design för Raspberry Pi , HAT-MDD10 är designad för att driva två högströmsborstade DC-motorer upp till 10A kontinuerligt genom att använda Raspberry Pi som styrenhet. Den erbjuder PWM-kontroll av riktning och hastighet med signerad magnitud. Dessutom använder full solid state-komponenter som resulterar i snabbare svarstid och eliminerar slitaget på det mekaniska reläet. Inte att förglömma att det finns strömbegränsande sensor och auto cut inställd på 30A topp för att skydda motordrivrutinen från överström.

Funktioner:

  • Dubbelriktad styrning för två borstade DC-motorer.
  • Stödmotorspänningen sträcker sig från 6VDC till 24VDC.
  • Inbyggd testknapp för manuell styrning av motor.
  • Varje kanalutgång byggd med LED-indikator.
  • Maximal ström upp till 10A kontinuerlig (utan kylfläns vid 25℃) och 30A topp (10 sekunder).
  • Strömbegränsning vid 30A.
  • Raspberry Pi -kompatibel kontakt.
  • Solid state-komponenter ger snabbare svarstid.
  • Helt NMOS H-Bridge för bättre effektivitet och ingen kylfläns krävs.
  • Regenerativ bromsning.
  • Hastighetskontroll PWM-frekvens upp till 20KHz (Faktisk utfrekvens är samma som ingångsfrekvens från Raspberry Pi ).
  • Stöd PWM-drift med teckenstorlek.
  • Stöd TTL PWM från mikrokontroller, INTE PWM från RC-mottagare.
  • Mått: 67,5 mm x 59 mm

Specifikationer:

  • Driftstillstånd
    • Motorkanal: 2
    • Driftspänning (VDC): 6 till 24
    • Toppström (A): 30 (10 sekunder)
    • Kontinuerlig ström (A): 10
  • Driftlägen
    • Arduino Shield: Nej (kan användas med trådanslutning)
    • PWM (Lås-Antifas och Sign-Magnitud): Ja
    • UART: Nej
    • Analog: Nej
    • RC Servo Signal: Nej
  • Särskilt skydd
    • Polaritetsskydd: Nej
    • Ström / Termiskt skydd: Strömgräns
  • Utseende
    • LED-indikator: Ja
    • Test/Manuell knapp: Ja
    • Kylfläkt: Nej
  • Andra funktioner
    • Extra uttag: Raspberry Pi -kompatibel kontakt

Resurser:
