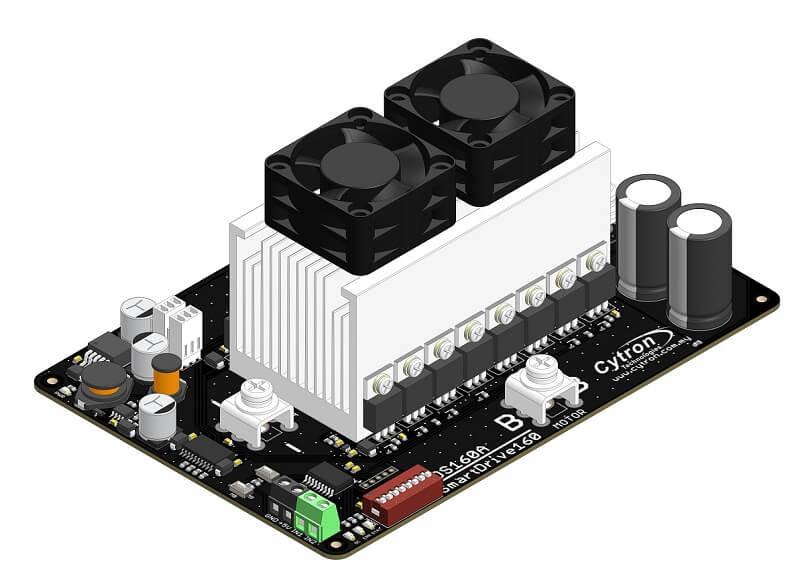

160Amp 8V-28V SmartDrive DC-motordrivrutin

Artikelnummer 55671 varumärke Cytron Modell MDS160A Share Skriva en recension
160Amp 8V-28V SmartDrive DC-motordrivrutin



Beskrivning

Vi vet att DC-borstad motor används ofta för många olika applikationer; från transportör, AGV (Automated Guide Vehicle), mobil robot och stridsrobot. En av anledningarna är att den är lätt att använda, anslut bara motorns två terminaler till likström respektive, den kommer att börja rotera, så enkelt. Men för att styra hastigheten och riktningen från en styrenhet behövs en motorförare. Det här är SmartDriveDuo-160. ja! Är 160 ampere av kontinuerlig utström!

Det är en av de senaste smarta motorförarna. Inbyggda högströms MOSFET:er kopplas vid 16 KHz för att säkerställa tyst drift och inget irriterande gnällljud. Och att använda MOSFET:er eliminerar behovet av ytterligare flygback-dioder. Dessutom är den utrustad med en mikrokontrollerenhet för att tillhandahålla smarta funktioner som flera ingångar, strömbegränsning och termiskt skydd. SmartDrive160 kan också anslutas till en annan liknande enhet och fungerar i par. Detta gör att köra en robot med differentialdrift till en verklig plug and play-upplevelse.
Notera: Normal tråd kan inte överleva 160A eller ens 100A, så skaffa den tjockaste möjliga tråden för både Vmotor och motor. Vi använder 2 till 3 8AWG-kabel (svart och röd), för varje terminal.
Funktioner:
  • Dubbelriktad styrning för en enkelborstad DC-motor.
  • Stöd för inspänning från 8V till 28V
  • Maximal strömleverans: 190A topp (1 minut), 175A (2 minuter), 160A (kontinuerlig)
  • 16 KHz switchfrekvens för tyst drift
  • LiPo batteri lågspänningsvarning
  • Full Solid State-komponent (MOSFETs) för omkoppling, inga ytterligare flyg-back-dioder behövs
  • Regenerativ bromsning
  • Inget omvänd polaritetsskydd för Vmotor, dubbelkolla anslutningen
  • Termiskt skydd, strömbegränsning baserat på temperatur:
    • Under 60°C: 194A
    • 60°C till 70°C: 175A
    • 70°C till 80°C: 163A
    • 80°C till 90°C: 144A
    • 90°C till 100°C: 125A
    • 100°C till 110°C: 100A
    • Över 110°C: 50A
  • Flera inmatningslägen:
    • RC (radiokontroll)
    • Analog (potentiometer eller joystick)
    • PWM och DIR (kompatibel med 3,3V och 5V, Arduino eller Raspberry Pi )
    • UART (Simplified Serial and Packetized Serial)
  • Inbyggda tryckknappar för snabb test och manuell drift
  • Mått: 122mm x 178mm x 75mm
  • Paketet innehåller: 1 x MDS160A

Specifikationer:

  • Driftstillstånd
    • Motorkanal: 1
    • Driftspänning (VDC): 8 till 28
    • Toppström (A): 190
    • Kontinuerlig ström (A): 160
  • Driftlägen:
    • Arduino Shield: Nej (kan användas med trådanslutning)
    • PWM (Lås-Antifas och Sign-Magnitud): Ja
    • UART: Ja
    • Analog: Ja
    • RC Servo Signal: Ja
  • Speciellt skydd:
    • Polaritetsskydd: Nej
    • Ström-/värmeskydd: Ja
  • Utseende:
    • LED-indikator: Ja
    • Test/Manuell knapp: Ja
    • Kylfläkt: Ja

Resurser:

Egenskaper

Varumärkesinformation
varumärke Cytron
ModellMDS160A
Cytron
€ 210,00€ 168,00 Exkl. MOMS (SE)
Förväntat leveransdatum: tisdag 26 november . ... pieces i lager Nästan slutsåld
Visa volymrabatter Skickat från € 15,95 (SE) 30 dagars avkylning Utmärkt betjäning
