Adafruit INA3221 - Trippel 0-26 VDC, ±3,2 Amp effektmonitor - STEMMA QT / Qwiic

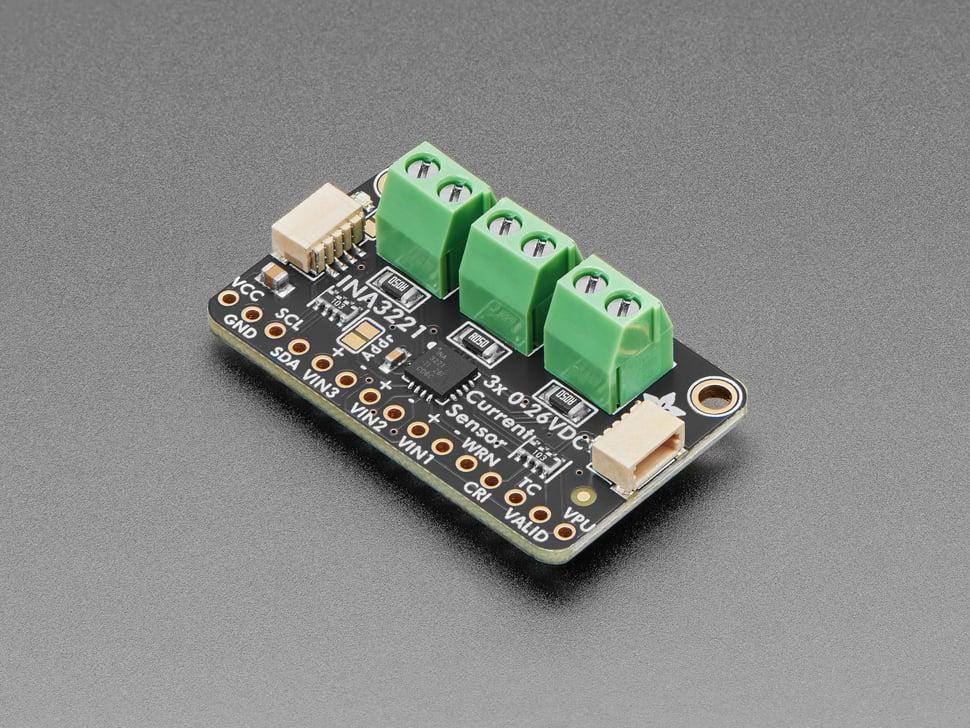

Detta breakout-kort löser alla dina problem med övervakning av strömförsörjning via flera skenor. Istället för att kämpa med upp till 6 multimetrar kan du helt enkelt använda det praktiska INA3221-chippet på detta breakout-kort för att mäta både högspänning och likströmsförbrukning på upp till tre nätaggregat över I2C med ±1 % precision. De flesta strömmätare, som vår strömpanelmätare, är bara bra för mätning på lågspänning.

Det betyder att om du inte vill använda ett batteri måste du placera mätmotståndet mellan måljorden och den faktiska jordpunkten. Detta kan orsaka problem med kretsar eftersom elektroniken tenderar att ogilla det när jordreferenserna ändras och rör sig med varierande strömförbrukning. Det här chippet är mycket smartare - det kan hantera strömmätning på hög eller låg sida, upp till +26 VDC, även om det drivs med 3 eller 5 V. Det kommer också att rapportera tillbaka den höga sidospänningen, vilket är utmärkt för att spåra batterilivslängd eller solpaneler. En precisionsförstärkare mäter spänningen över de inbyggda 0,05 ohm, 1 % avkänningsmotstånden.

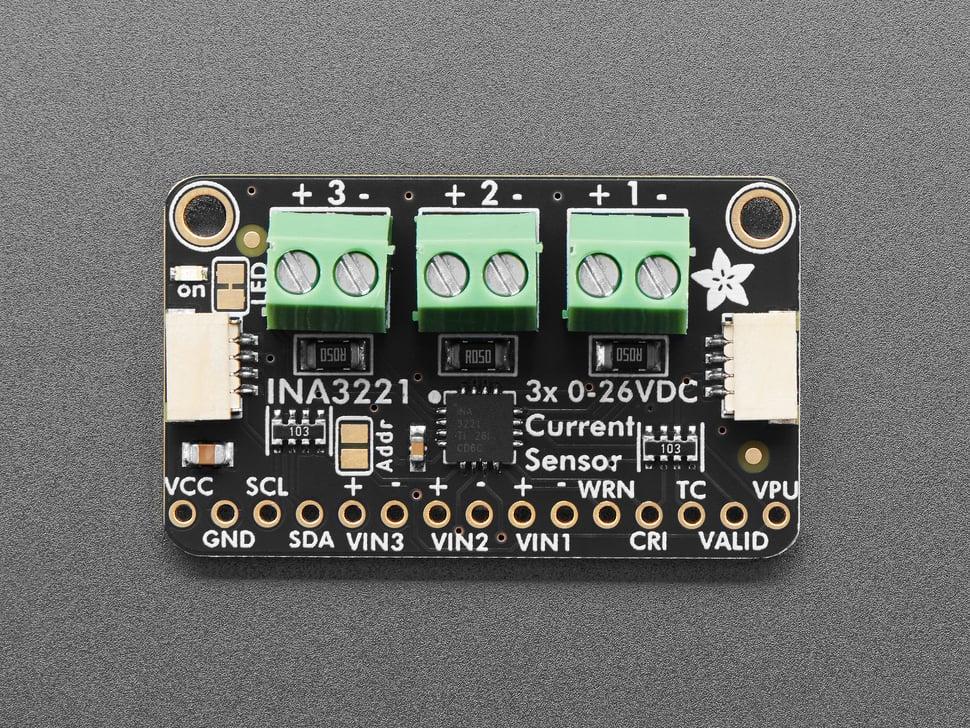

Eftersom förstärkarens maximala ingångsskillnad är ±163,8 mV betyder det att den kan mäta upp till ±3,2 ampere. Med den interna 13-bitars ADC:n är upplösningen vid ±3,2 A-området 0,4 mA. Avancerade hackare kan ta bort 0,05 ohms strömavkänningsmotstånd och ersätta det med ett eget för att ändra området (säg ett 0,01 ohm för att mäta upp 16,4 ampere med en upplösning på 2 mA). Användningen är enkel. Strömförsörj själva sensorn med 3 till 5 VDC och anslut de två I2C-pinnarna till din mikrokontroller - logiknivån kommer att vara densamma som Vin-effektnivån. Anslut sedan dina målströmförsörjningar till VIN1/2/3+ och lasterna till jord till VIN1/2/3-. Om du vill kan du ställa in överströmsvarningar på varnings- eller kritiska IRQ-pinnarna. Vi har bibliotek i både Arduino och CircuitPython/Python så att du kan använda det med kort så enkla som Arduino -kompatibla ATmegas ända upp till de senaste Raspberry Pi :erna.

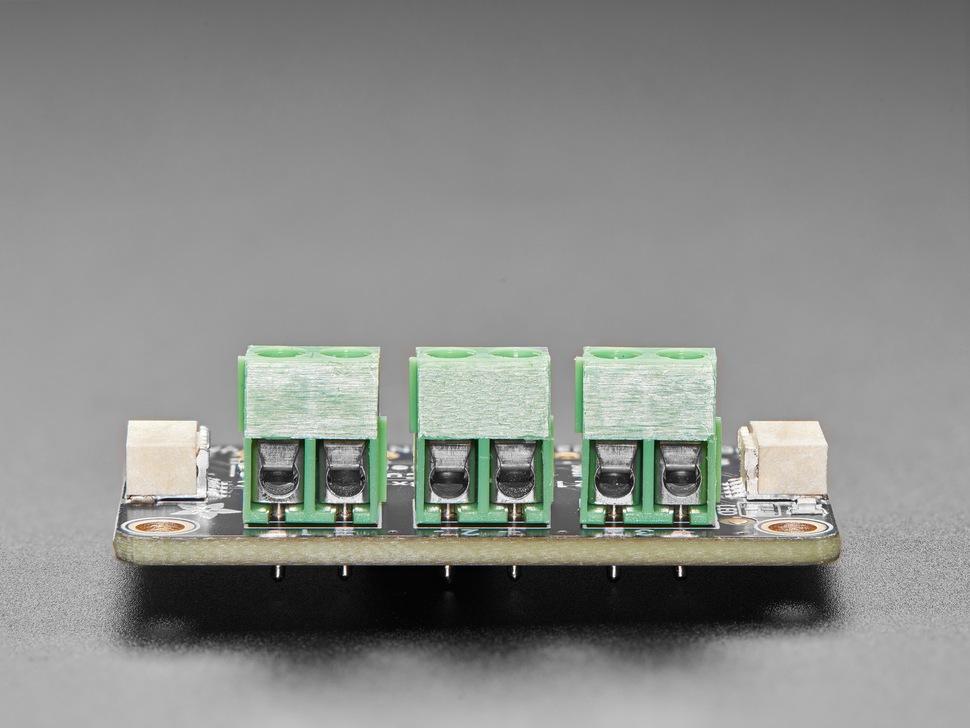

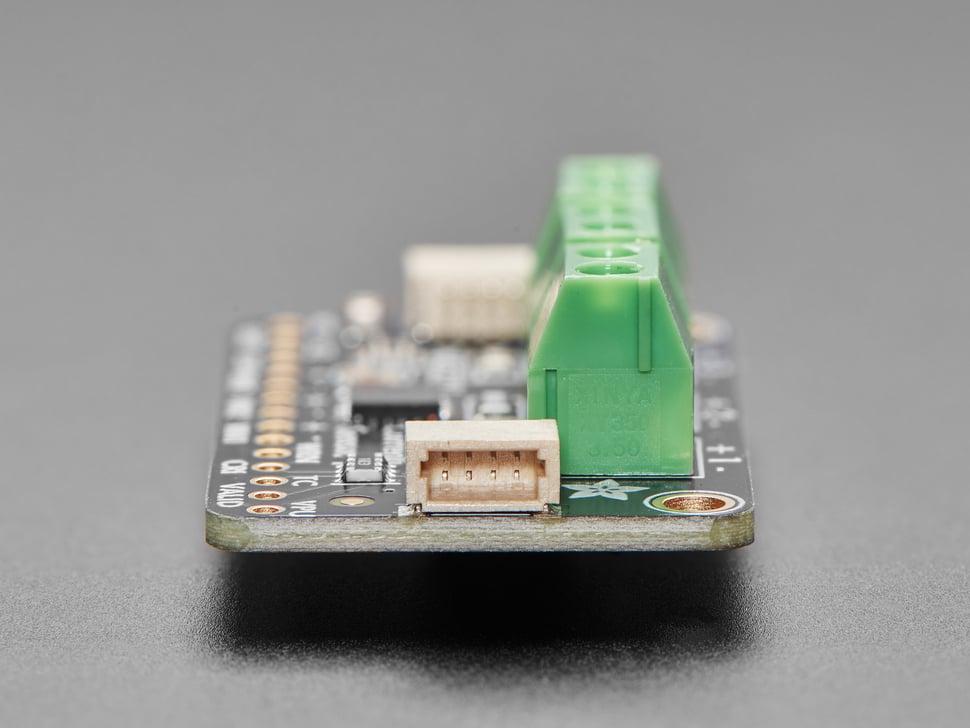

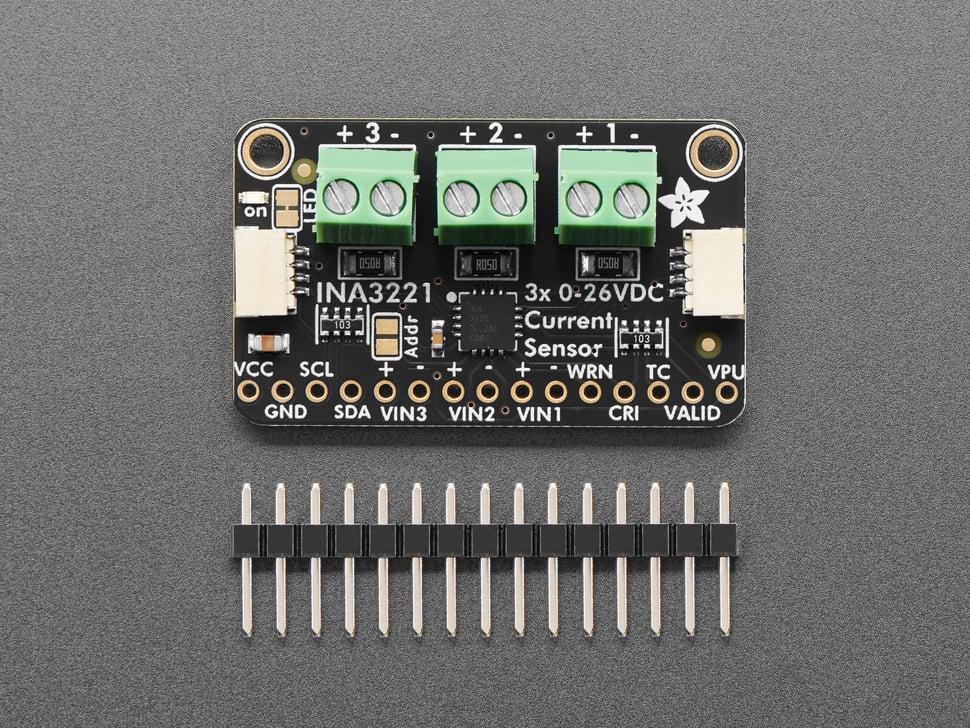

Du behöver inte ens löda I2C- och strömkablarna: vi förmonterar 3,5 mm-kopplingsblock och har lagt till Sparkfun qwiic-kompatibla STEMMA QT-kontakter för I2C-bussen. Anslut bara till din favoritmikrofon med en STEMMA QT-adapterkabel. Stemma QT-kontakterna innebär också att INA3221 kan användas med våra olika tillhörande tillbehör. QT-kabel ingår inte, men vi har ett urval i butiken. Om du behöver tillgång till alla stift inkluderar vi 0,1" stifthuvud (så att du enkelt kan fästa den här sensorn på ett kopplingsdäck).

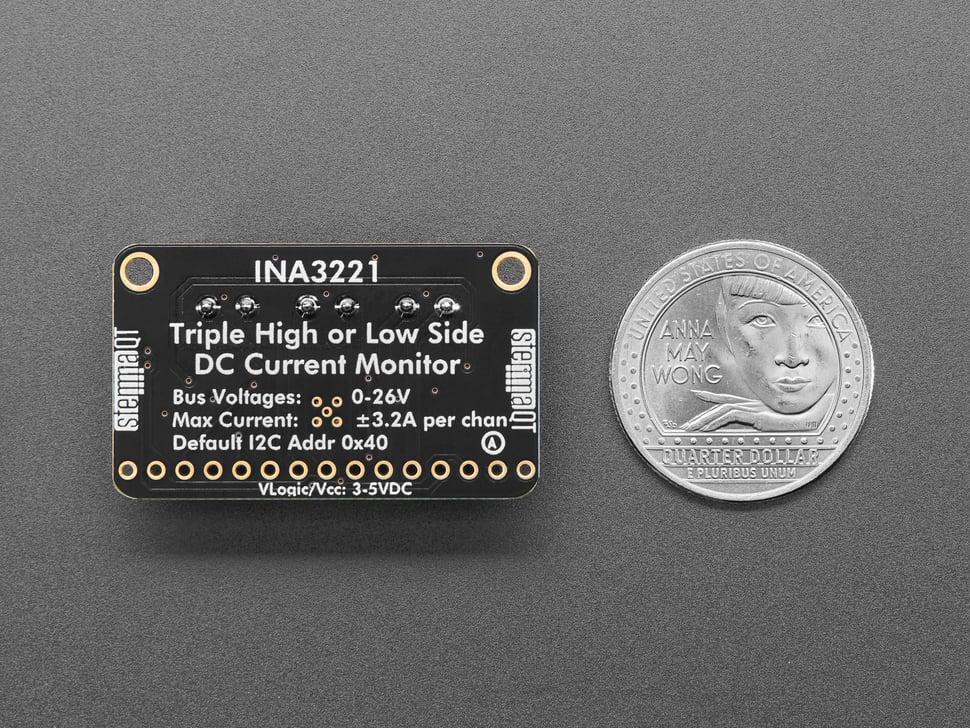

INA3221 Specifikationer Avkänner busspänningar från 0 V till 26 V Rapporterar shunt- och busspänning Hög noggrannhet: – Offsetspänning: ±80 µV (max) – Förstärkningsfel: 0,25 % (max) Konfigurerbara medelvärdesalternativ Standard I2C-adress 0x40, kan ställas in på 0x41 genom att stänga en lödkoppling Programmerbara larm- och varningsutgångar Strömförsörjning: 2,7 V till 5,5 V

Produktmått: 38,6 mm x 22,9 mm x 10,5 mm / 1,5" x 0,9" x 0,4" och produktvikt: 5,8 g / 0,2 oz
