Adafruit NeoPixel Shield för Arduino - 40 RGB LED Pixel Matrix

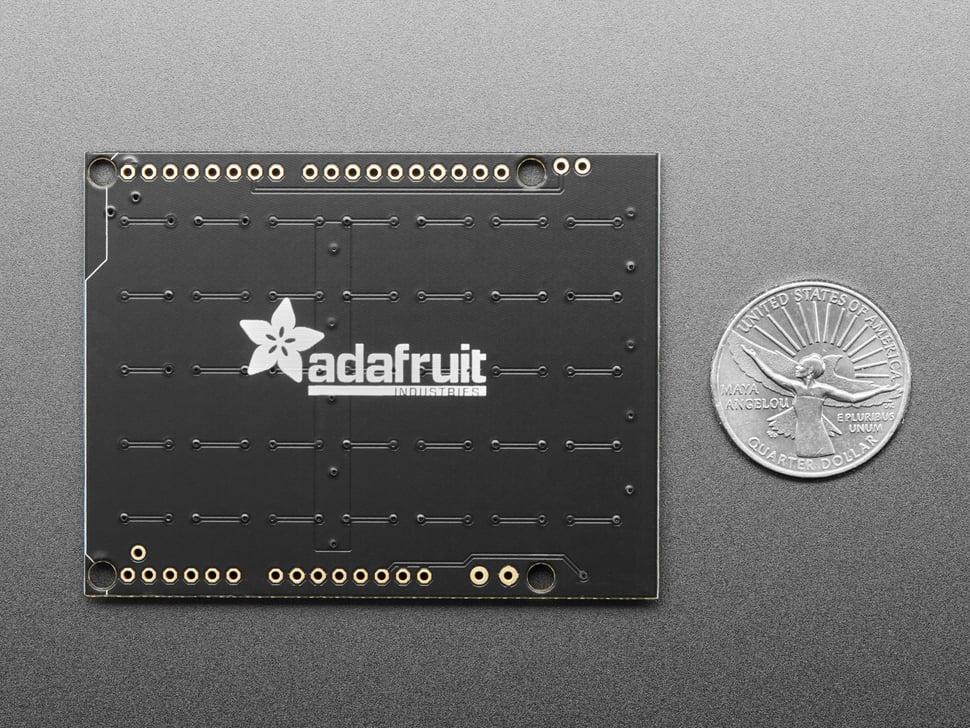

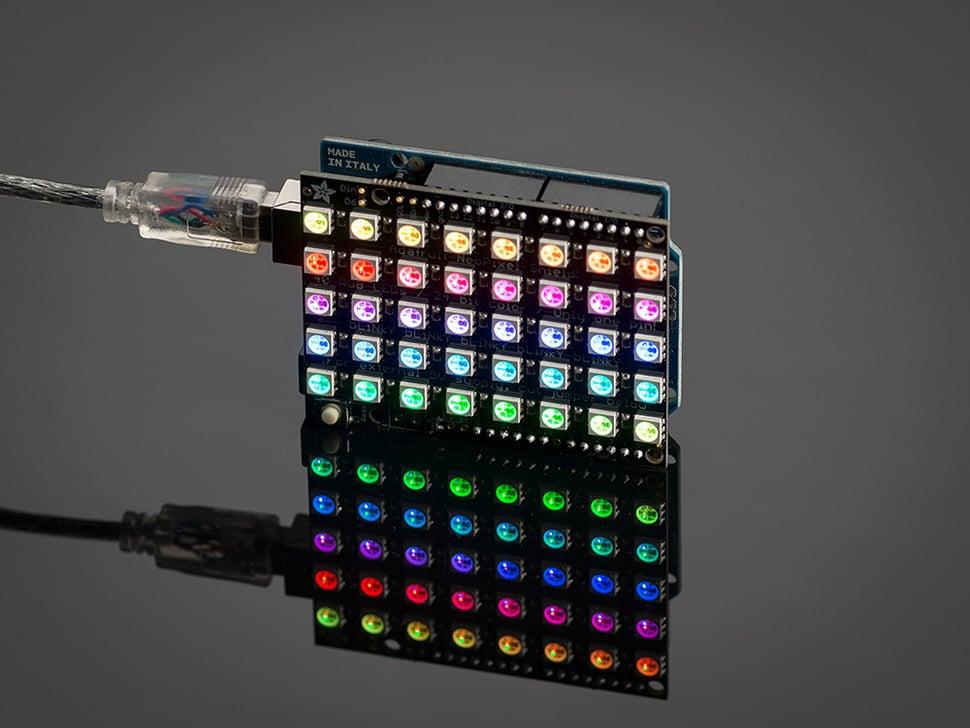

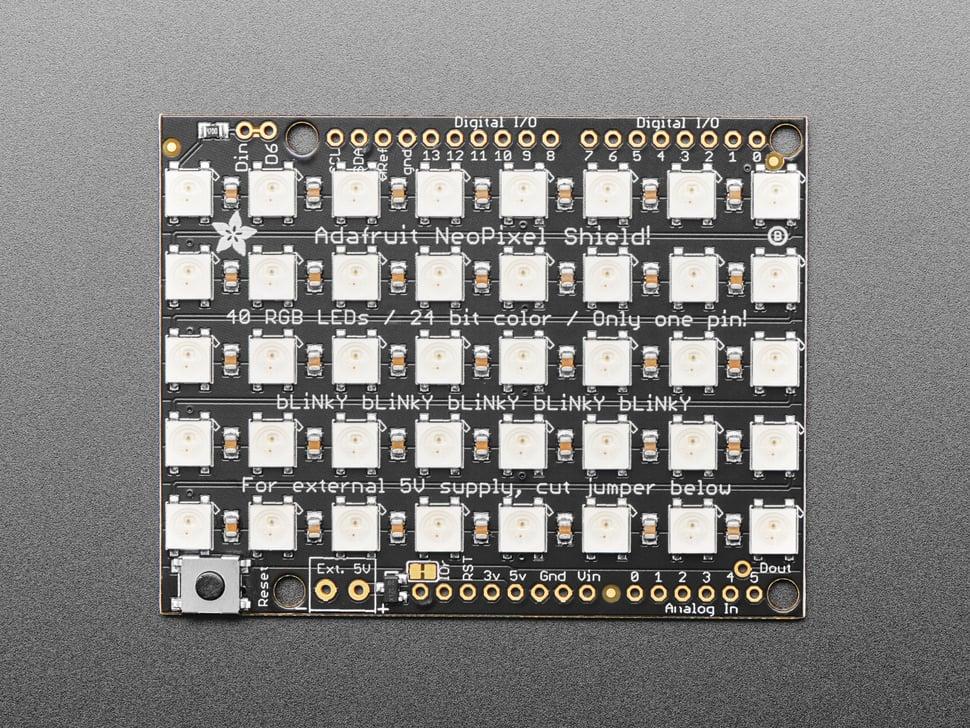

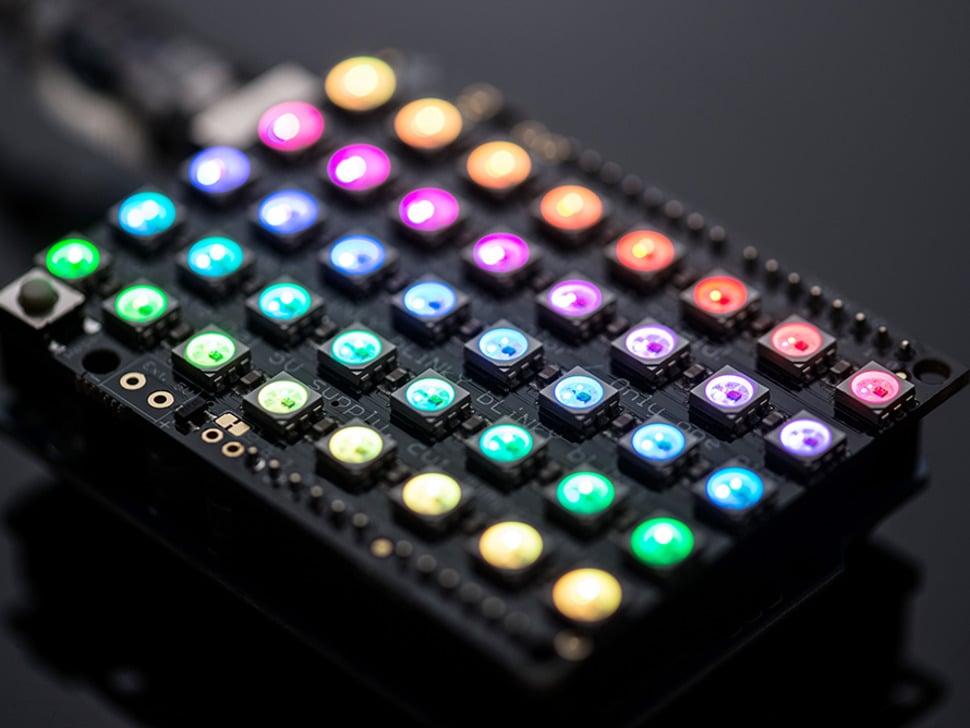

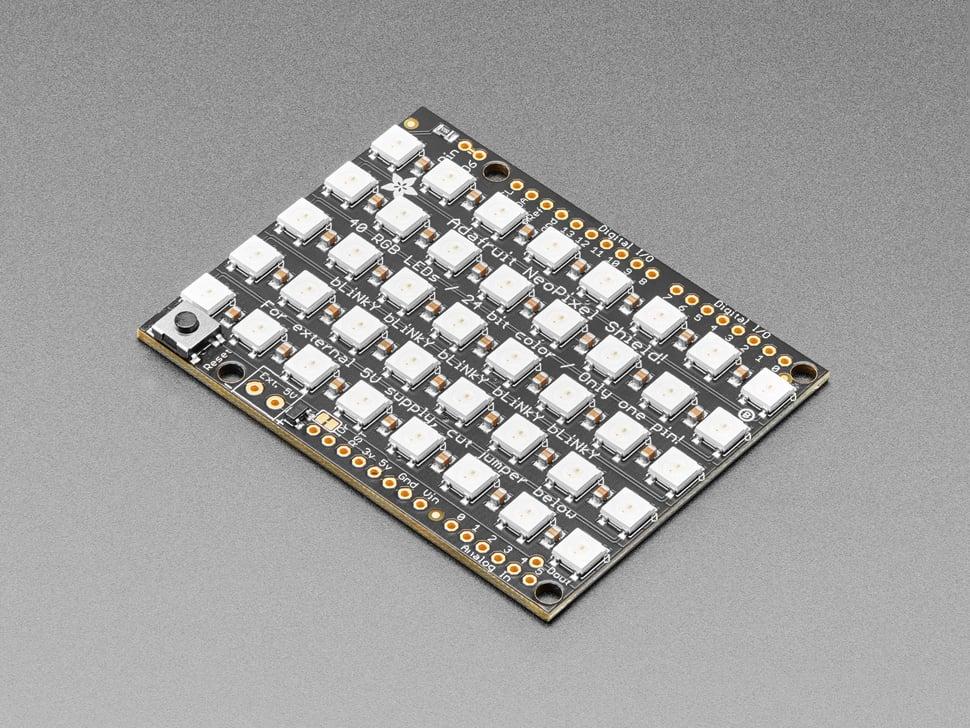

Sätt på dig dina solglasögon innan du sätter den här skölden på din 'duino - 40 ögonblåsor RGB-lysdioder pryder NeoPixel-skölden för en explosion av konfigurerbar färg. Arrangerad i en 5x8 matris, varje pixel är individuellt adresserbar. Endast ett stift (Digital #6) krävs för att styra alla lysdioder. Du kan klippa ett spår och använda nästan vilken annan stift som helst om du behöver lite anpassning.

För att göra det enkelt att starta, drivs lysdioderna som standard från 5V inbyggda Arduino-försörjning. Så länge du inte lyser upp alla pixlar med full effekt vitt borde det vara bra. Om du vill strömförsörja skärmen med en extern strömförsörjning, löd i den medföljande kopplingsplinten (tips: lägg den på kortets undersida så att den inte sticker upp) för att koppla in en extern 4-6VDC strömkälla - den strömförsörjningen kommer också att driva Arduino och sköld. Om du vill använda kopplingsplinten för att strömförsörja skärmen men behålla Arduino själv på likström eller USB-ström, klipp av mitten av lödbygeln till höger om kopplingsplinten. Det finns ett polaritetsskydd FET på den externa ingången ifall du kopplar strömmen bakåt (vi skulle aldrig göra det, det var, umm, en vän till oss, ja det är det!)

Om du till exempel behöver MER blinky kan du koppla ihop dessa. För den andra skärmen, anslut DIN-anslutningen till den första skärmens DOUT. Koppla även ihop ett jordstift och ström med 5V. Varsågod! Du kan kedja så många du vill men efter 5 eller fler sköldar kan du få ont om RAM om du använder en UNO.

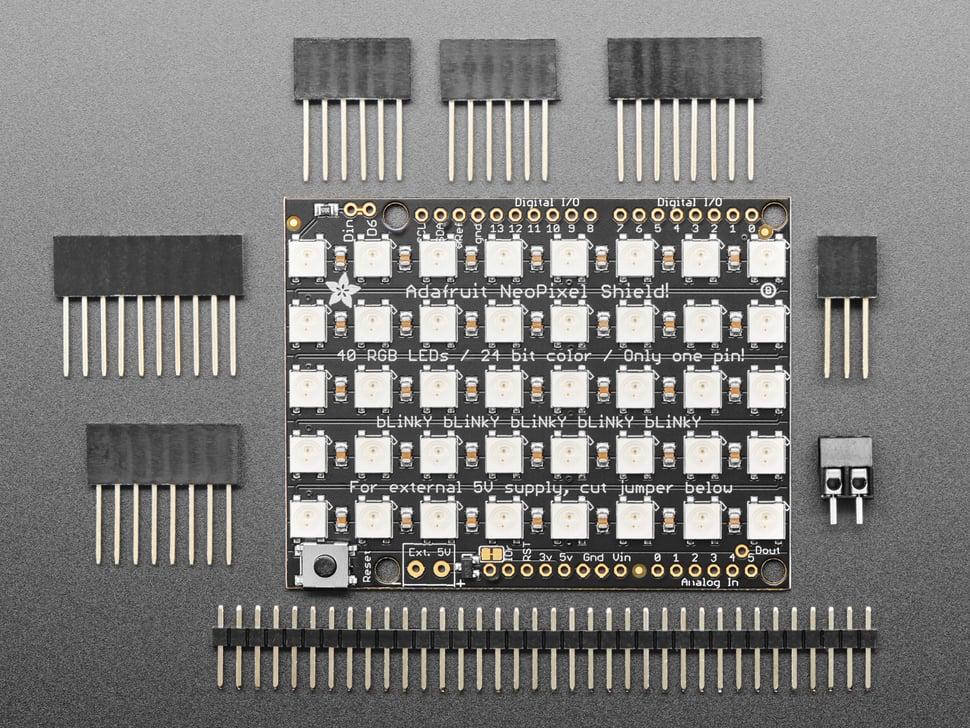

Vi inkluderar både staplingshuvuden och vanliga rubriker. Använd vilken du föredrar - det finns inte mycket utrymme över för "duino-stiftutbrotten", så om du vill koppla upp några andra utgångar eller sensorer är staplingshuvudena bra. För en tunn, robust look, löd på de vanliga rubrikerna.

Vår detaljerade NeoPixel Uberguide har allt du behöver för att använda NeoPixels i alla former och storlekar. Inklusive färdigt bibliotek och exempelkod för Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due & Arduino Mega/ADK (alla versioner)

Obs: Kopplingsplintarna som medföljer din produkt kan vara blå eller svarta.
