Inky Developer - HAT Mini (värd) - PIM608

Ett kraftfullt modulsystem för utvecklare som vill kunna mixa och matcha mikrokontroller/SBC-värdkort och olika ePaper- eller E Ink®-skärmar.

Inky Developer har utvecklats i samarbete med våra vänner på Ineltek och ger utvecklare massor av flexibilitet att demonstrera koncept och visa upp olika typer av ePaper-skärmar. Den består av två delar - en värdstyrelse som ansluts med kabel till en visningstavla. Det finns bara en typ av värd och skärm tillgänglig just nu, men det finns fler på gång!

Inky Developer innehåller några extra funktioner som du inte hittar i vårt vanliga Inky-sortiment. Förutom att ge en stadig bas för ePaper-panelen har displaykortet fyra knappar för ingångar, fyra RGB lysdioder för visuell feedback och den stöder en lågströms viloläge. Alla dessa funktioner är anslutna via en I2C I/O-expander så att de använder ett minimum av stift på din värdmikrokontroller eller SBC. Det har vi också utbrutna rubriker för så många stift som möjligt på båda korten, så det finns gott om alternativ för att ansluta extra hårdvara. Ta reda på mer om Inky Developer i den här videon av GSeph Electronics!

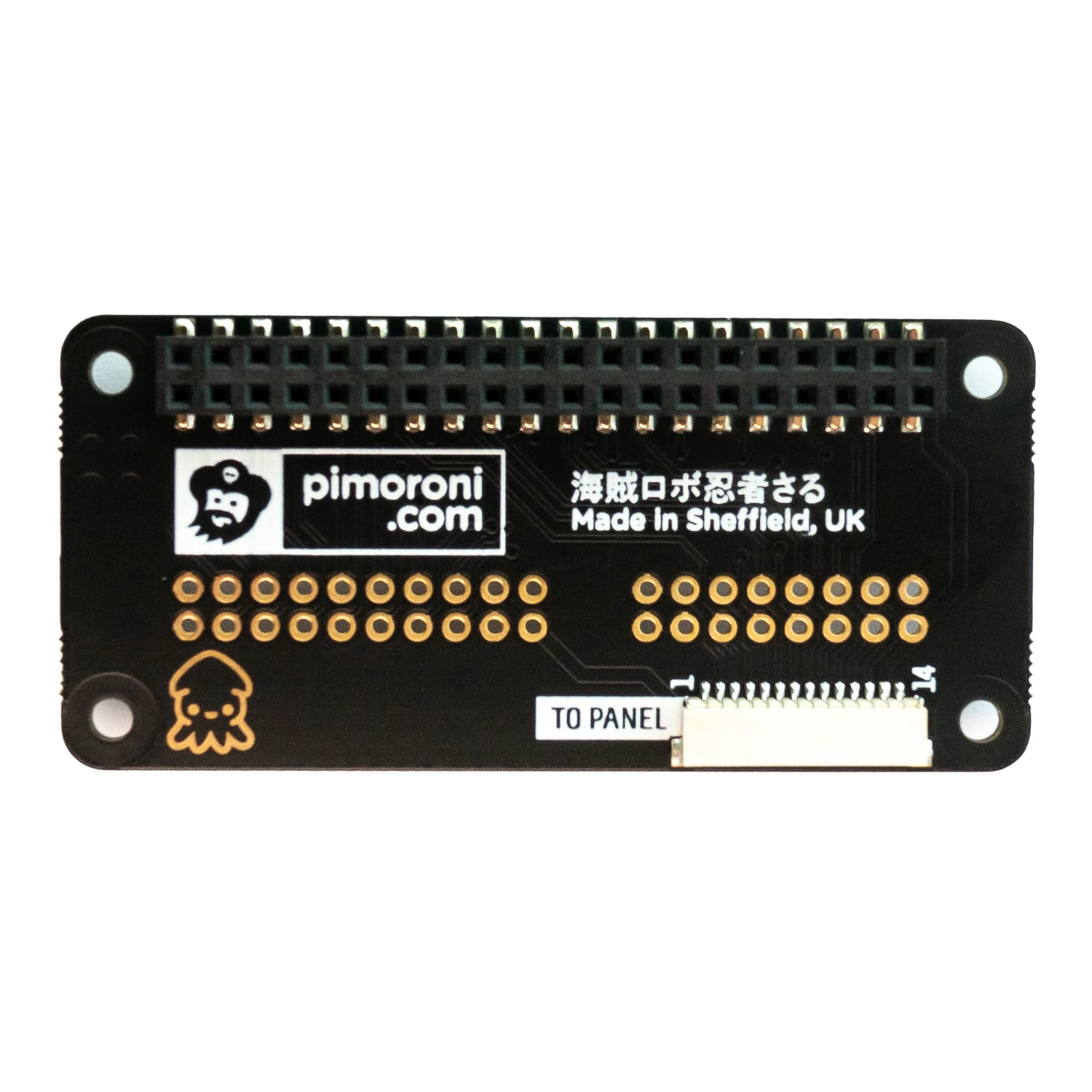

Mini HAT (värd) funktioner

• 14-stifts JST-SH-kontakt för montering på display
• Ytterligare rubriker brutna ut (visningsstift och återstående Pi-stift)
• M2,5 monteringshål
• Förlödd hylsa för att fästas på Raspberry Pi
• Kompatibel med alla modeller av Raspberry Pi med ett 40-stiftshuvud.
• Helt monterad
• Ingen lödning krävs (såvida du inte vill använda de utbrutna rubrikerna).
• Python bibliotek

Minihatt (värd) ingår

• Inky Dev HAT Mini
• 14-stifts JST-SH-kabel (300 mm, samma sidokontakter)

Anteckningar

• Värd- och bildskärmskort har båda utbrutna rubriker för bildskärmsstiften, så du kan ansluta dem med alternativa ledningar om du inte vill använda en JST-SH-kabel.
• Mini HAT inkluderar obefolkade rubriker för att ge enkel åtkomst till oanvända Raspberry Pi-stift (plus ström och jord).
• Displaykorten inkluderar en uppsättning rubriker för APA102-stiften, så det är möjligt att lägga till fler lysdioder på kedjan som finns på framsidan av kortet!
• Värdkort och displayer säljs separat så se till att du hämtar en av varje! Varje värdkort kommer med en JST-SH-kabel.
